Die NEMA 17 Halterung 3D Druck ist eine robuste und einfach montierbare Motoraufnahme für Aluminiumprofil 30 Nut 8. Sie ermöglicht die stabile Befestigung eines NEMA-17 Schrittmotors für CNC, Robotik, 3D-Drucker und DIY-Projekte.

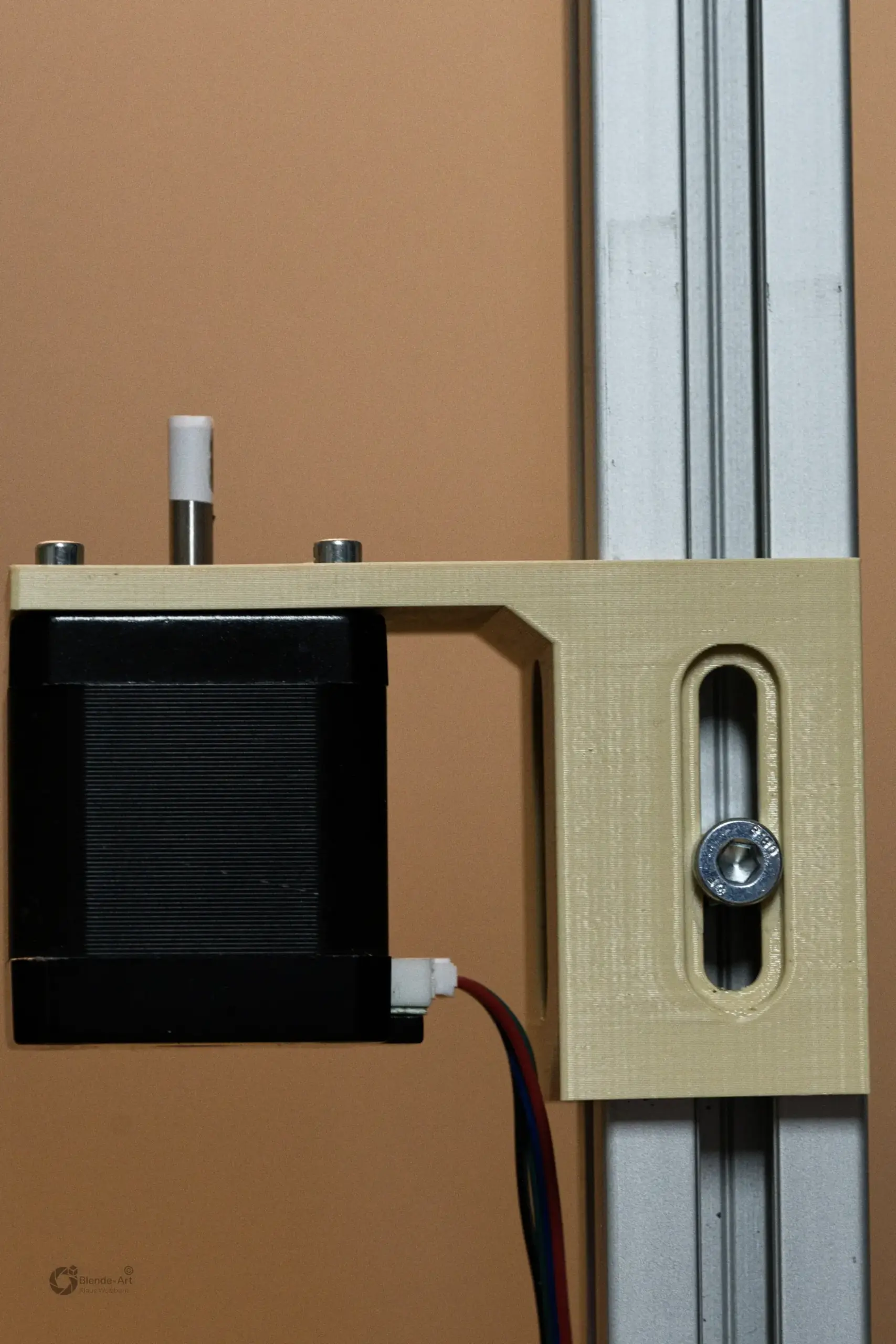

Detailansicht der ABS-gedruckten Halterung, montiert mit zwei Schrauben am Profil – perfekter Sitz und vibrationsarm.

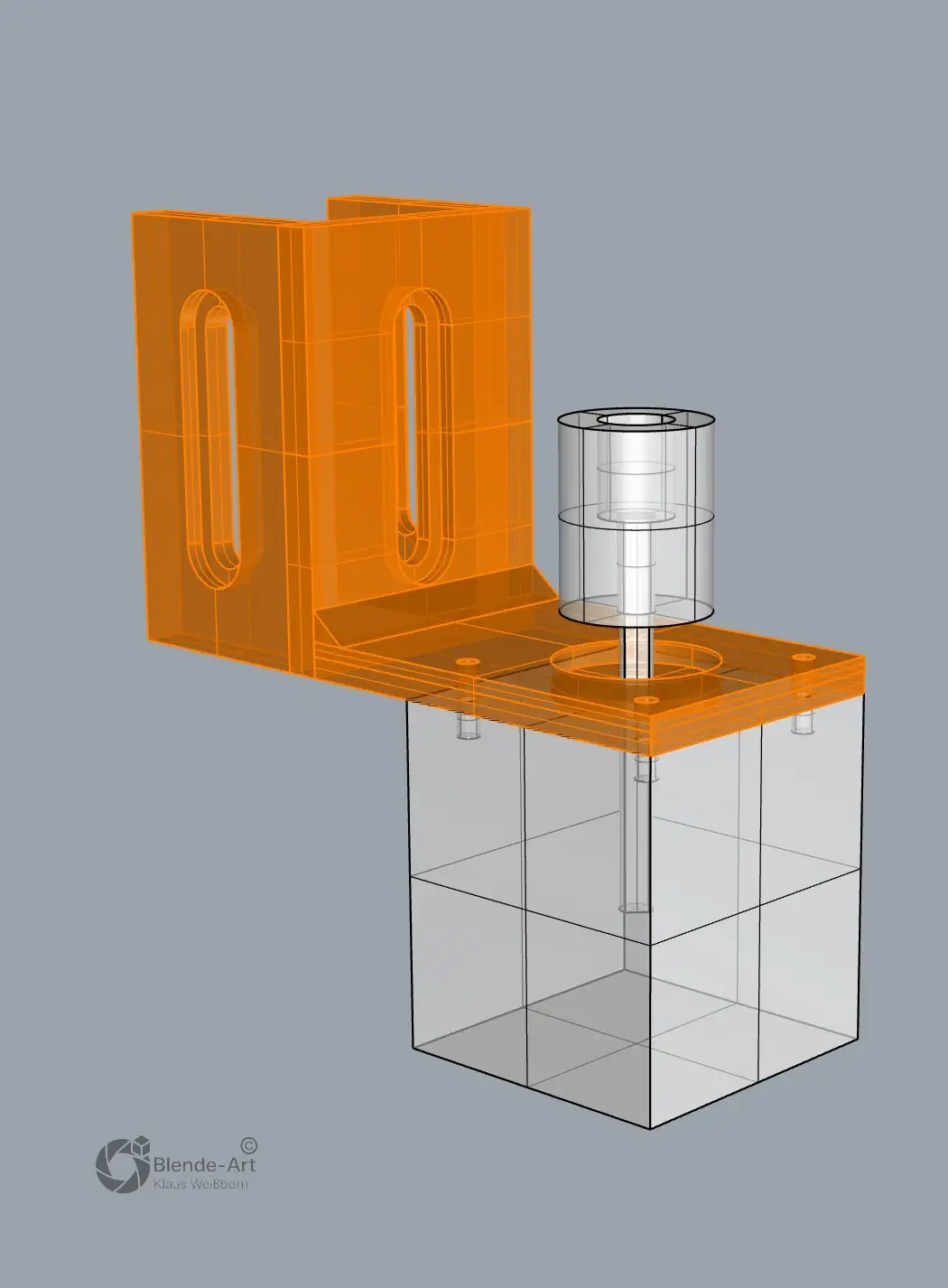

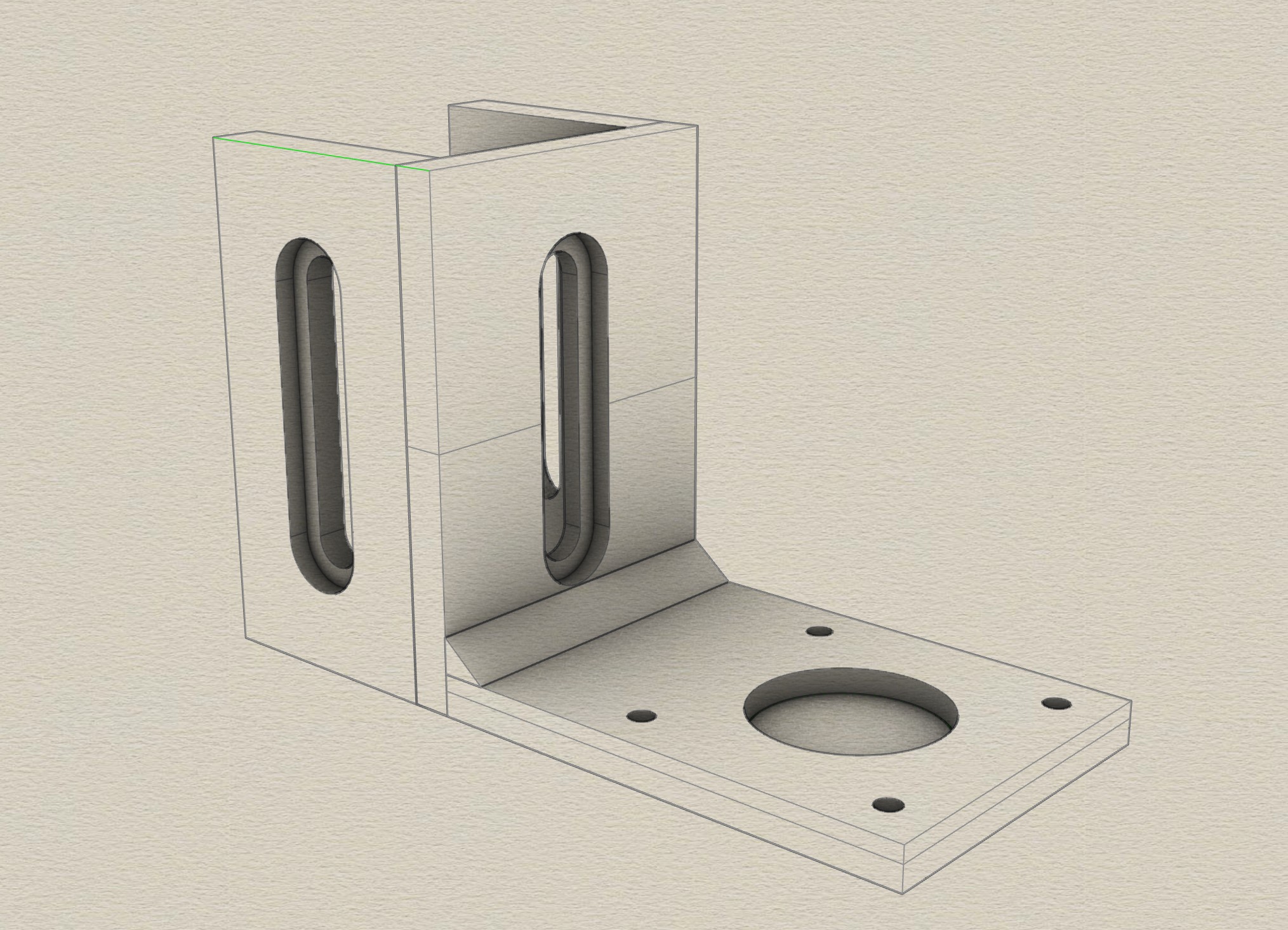

Die NEMA-17 Halterung aus dem 3D-Druck ist eine einfache und zuverlässige Lösung, um einen Standard-NEMA-17-Motor direkt an einem Aluminiumprofil 30 / Nut 8 zu befestigen.
Die erforderlichen Profile und Verbindungselemente habe ich bei https://www.motedis.com/de bezogen.
Das Design ist kompakt, formstabil und für hohe Belastung ausgelegt – ideal für CNC-Aufbauten, 3D-Drucker-Erweiterungen, Robotik, meine Wassertropfenmaschine (Z-Achsenantrieb) oder andere mechanische Projekte.
Die STL-Datei steht kostenlos für den privaten Gebrauch zum Download bereit und richtet sich an Maker, Konstrukteure und 3D-Druck-Enthusiasten, die eine saubere und stabile Motorbefestigung benötigen.
Technische Details der NEMA-17 Halterung (3D Druck)
- Modell: Motorhalterung für NEMA-17 Schrittmotor
- Befestigung: Passend für Aluminiumprofil 30 / Nut 8
- Bohrungen: Für M5- oder M6-Profilverschraubung geeignet

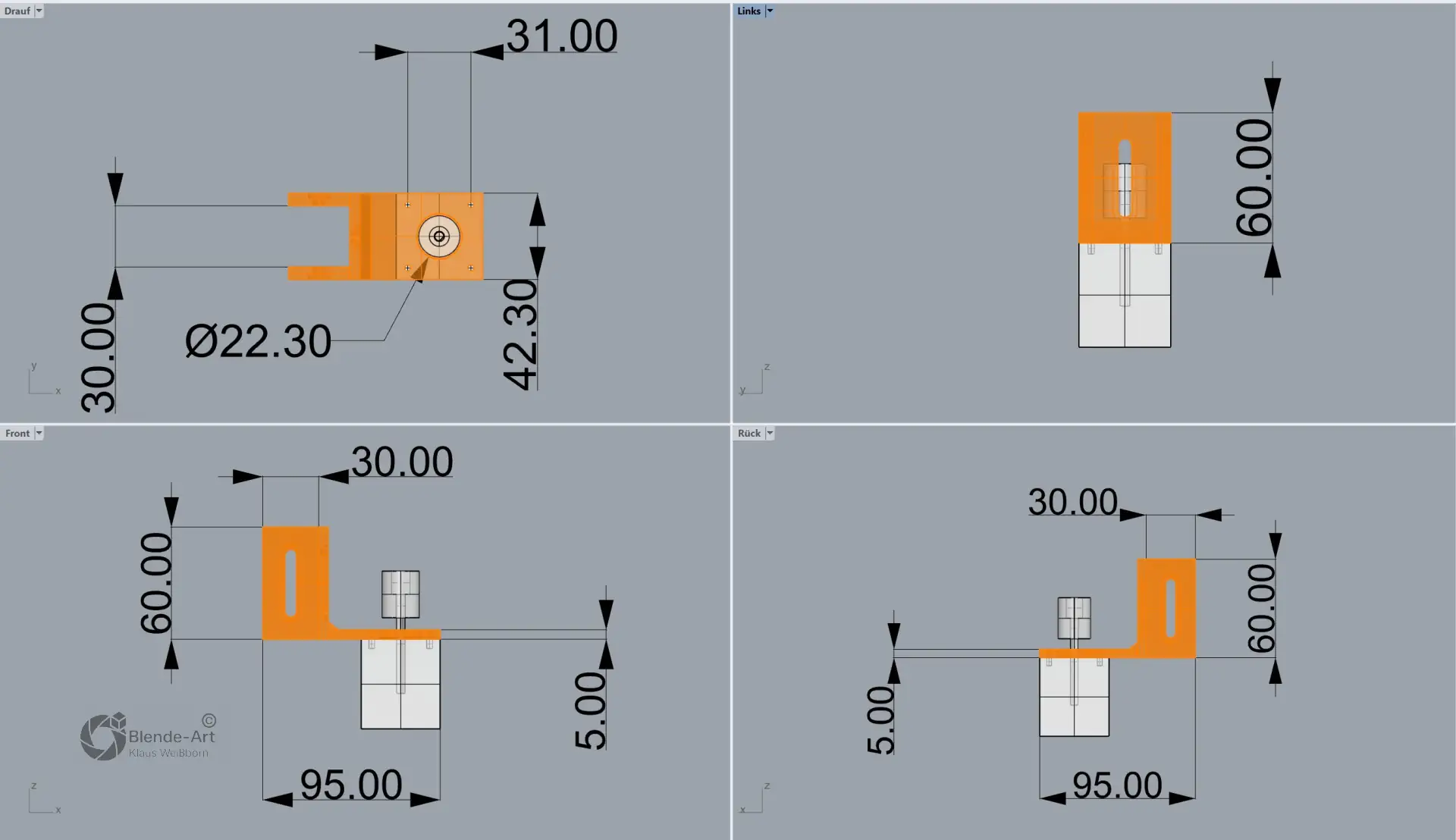

- Motoraufnahme: NEMA-Lochbild 31 × 31 mm
- Material: ABS (verwendet), alternativ PETG, ASA oder PLA

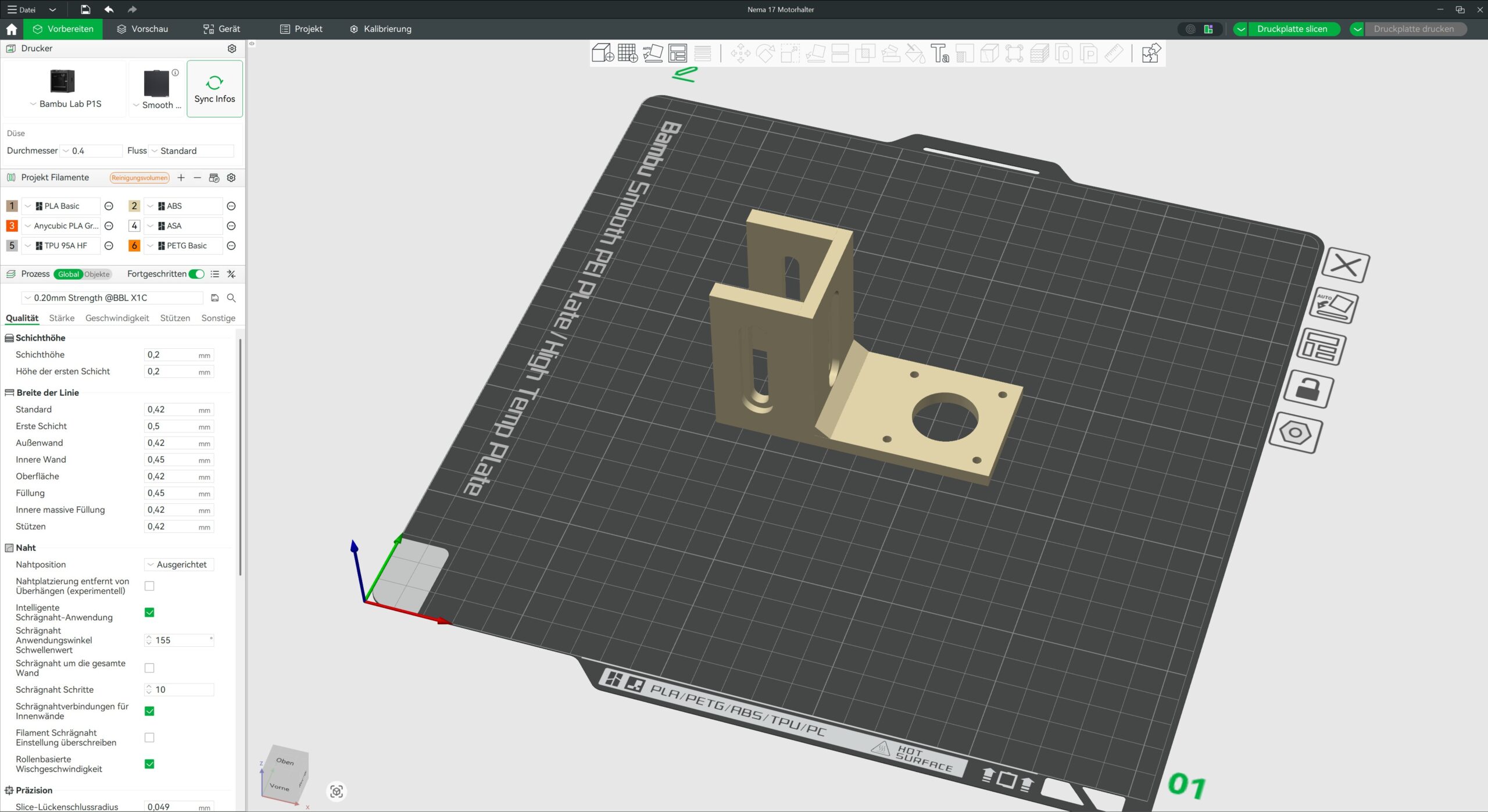

- Drucker: Bambu Lab P1S
- Infill: ca. 45 %
- Stützstruktur: Nicht erforderlich
- Druckzeit: ca. 2–3 Stunden (abhängig von Schichthöhe & Geschwindigkeit)
ABS sorgt für hohe Temperatur- und Formbeständigkeit und eignet sich besonders, wenn Wärme vom Motor übertragen wird.
Auch PETG oder ASA sind hervorragende Alternativen für funktionale Bauteile.
Druckempfehlung
Für technische und belastete 3D-Druckteile wie Motorhalterungen empfehle ich ABS oder ASA, da diese Materialien:
- sehr stabil und schlagfest sind
- höhere Temperaturen vertragen
- insgesamt steife, belastbare Bauteile ergeben
Ich habe die Halterung mit ABS und 45 % Infill auf einem Bambu Lab P1S gedruckt – eine sehr robuste Kombination.
Alternative Materialien:
- PETG: zäh, leicht flexibel, gute Allround-Eigenschaften
- PLA: für leichte Anwendungen geeignet, aber weniger hitzebeständig
Montage der 3D-gedruckten NEMA-17 Halterung
Die Halterung wird einfach auf das Aluminiumprofil geschoben und mit M6-Schrauben sowie den passenden Hammermuttern (B-Typ Nut 8) befestigt.
Die Konstruktion stellt sicher, dass:
- der Motor plan aufliegt
- Vibrationen reduziert werden
- der Kraftschluss stabil bleibt
- Kabel sauber geführt werden können

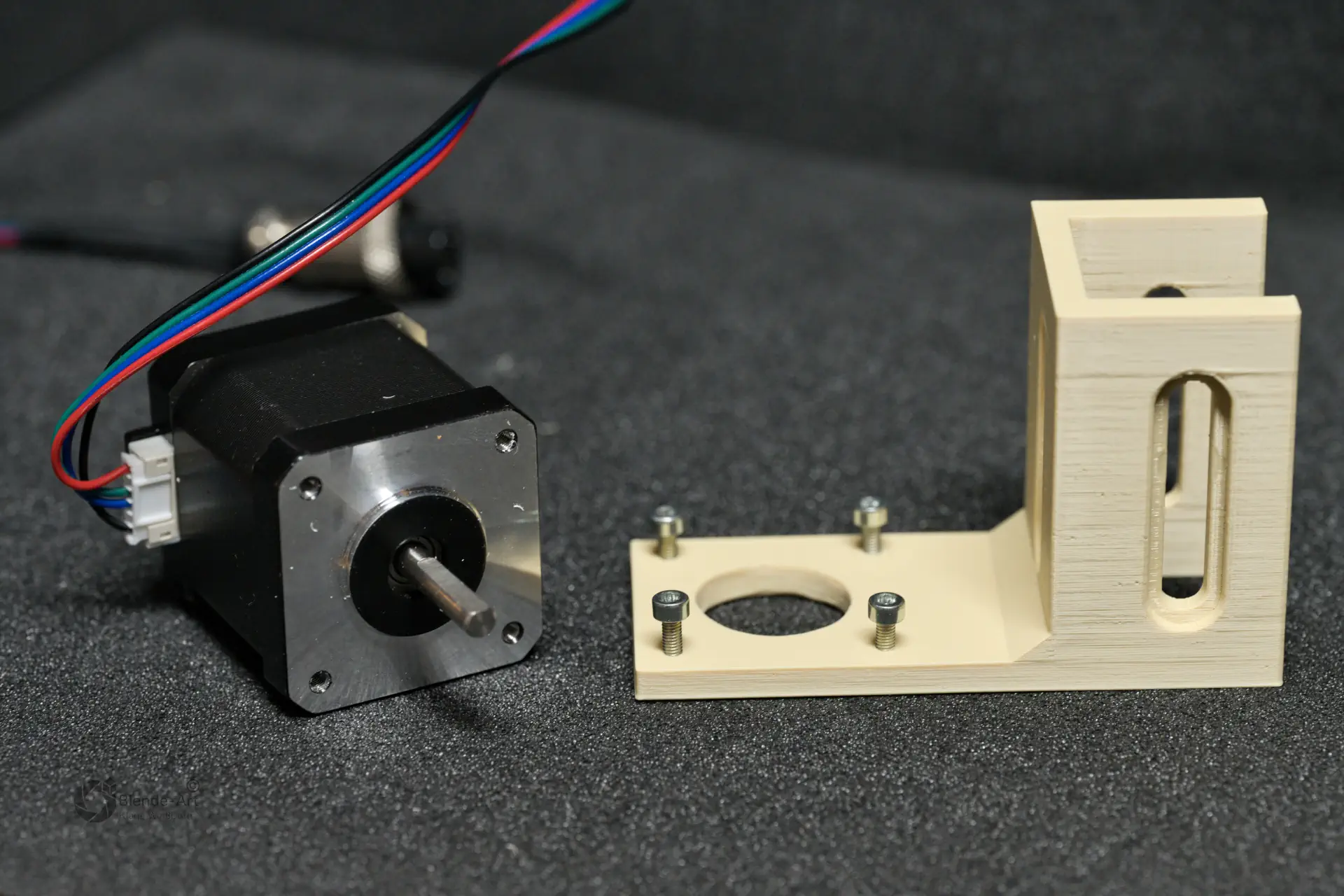

Der NEMA-Motor selbst wird anschließend mit vier M3-Schrauben montiert.

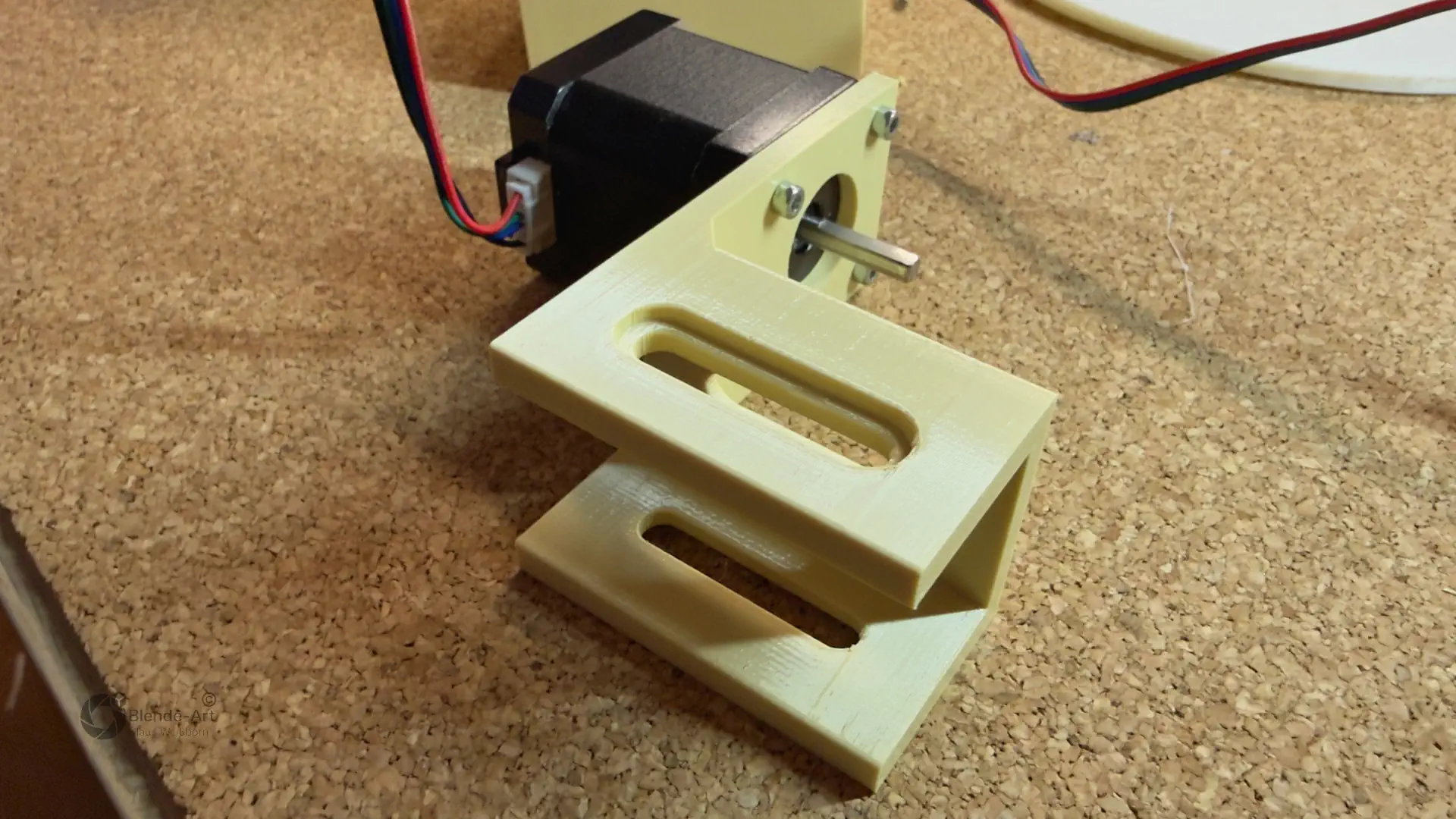

Die Halterung erlaubt sowohl vertikale als auch horizontale Einbauvarianten.
Anwendungsbeispiele
- CNC-Maschinen und Lineareinheiten
- 3D-Drucker-Umbauten und Selbstbauprojekte
- Automatisierung, Robotik und Mechanik
- Wassertropfenanlage (Z-Achse)
- Spindel- oder Riemenantriebe auf Aluprofilen
Dank 3D-Druck lässt sich das Modell leicht anpassen oder erweitern, z. B.:
- Motorhalterungen für NEMA 23
- Halterungen mit integrierter Riemenspannung
- geschlossene Schutzgehäuse oder Montagewinkel
Download der NEMA-17 Halterung (STL-Datei) Zeichnung und Bilder.
Alle im Artikel gezeigten Bilder, das 3D-Modell sowie die STL-Datei sind in einer kompakten ZIP-Datei zusammengestellt.
Das Paket enthält alle relevanten Daten für den privaten Gebrauch und eignet sich sowohl für den sofortigen Druck als auch für eigene Anpassungen.
