Wasserschale 3D Druck für Tropfenmaschine
Wasserschale 3D Druck für perfekte Tropfenbilder

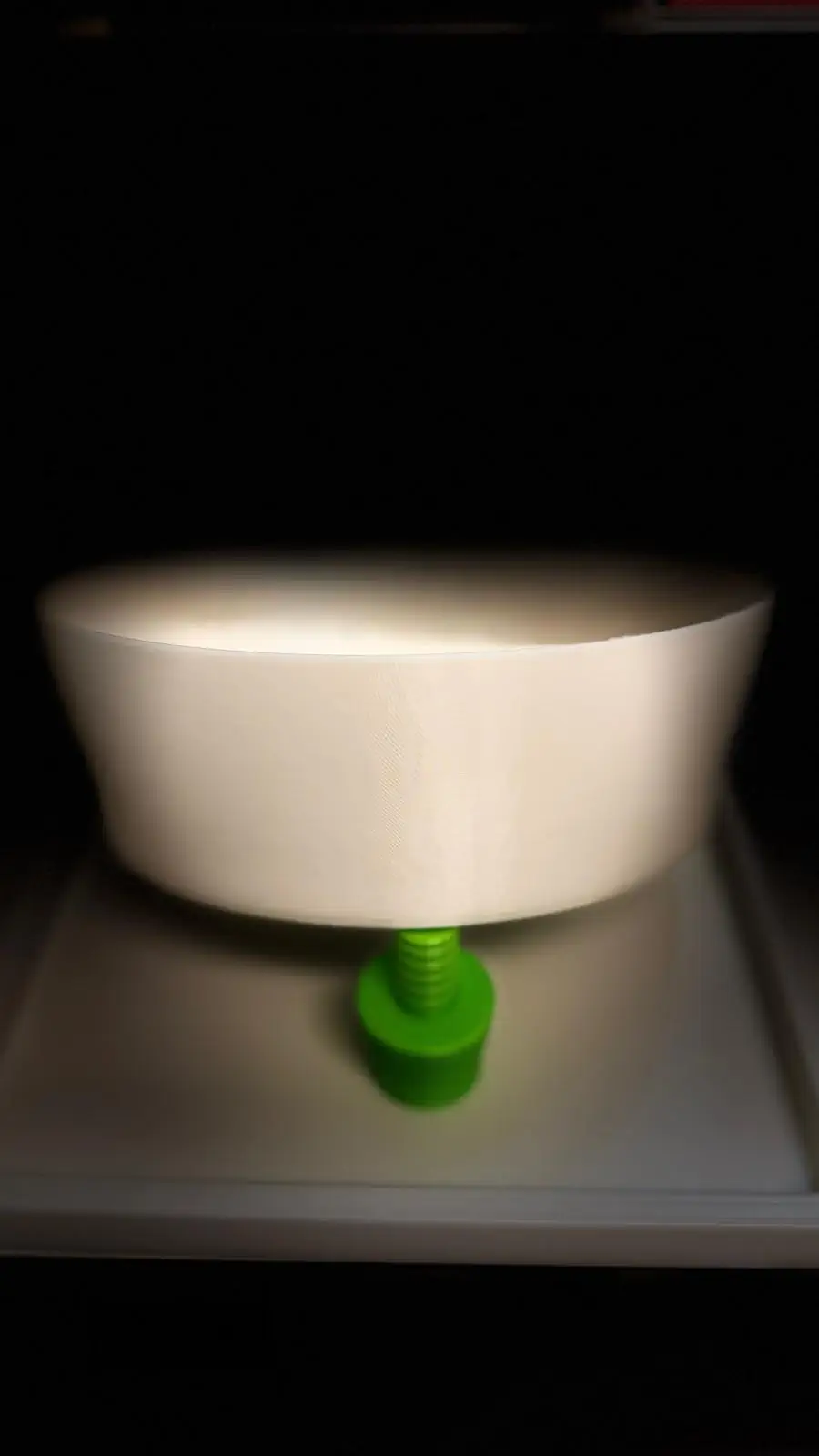

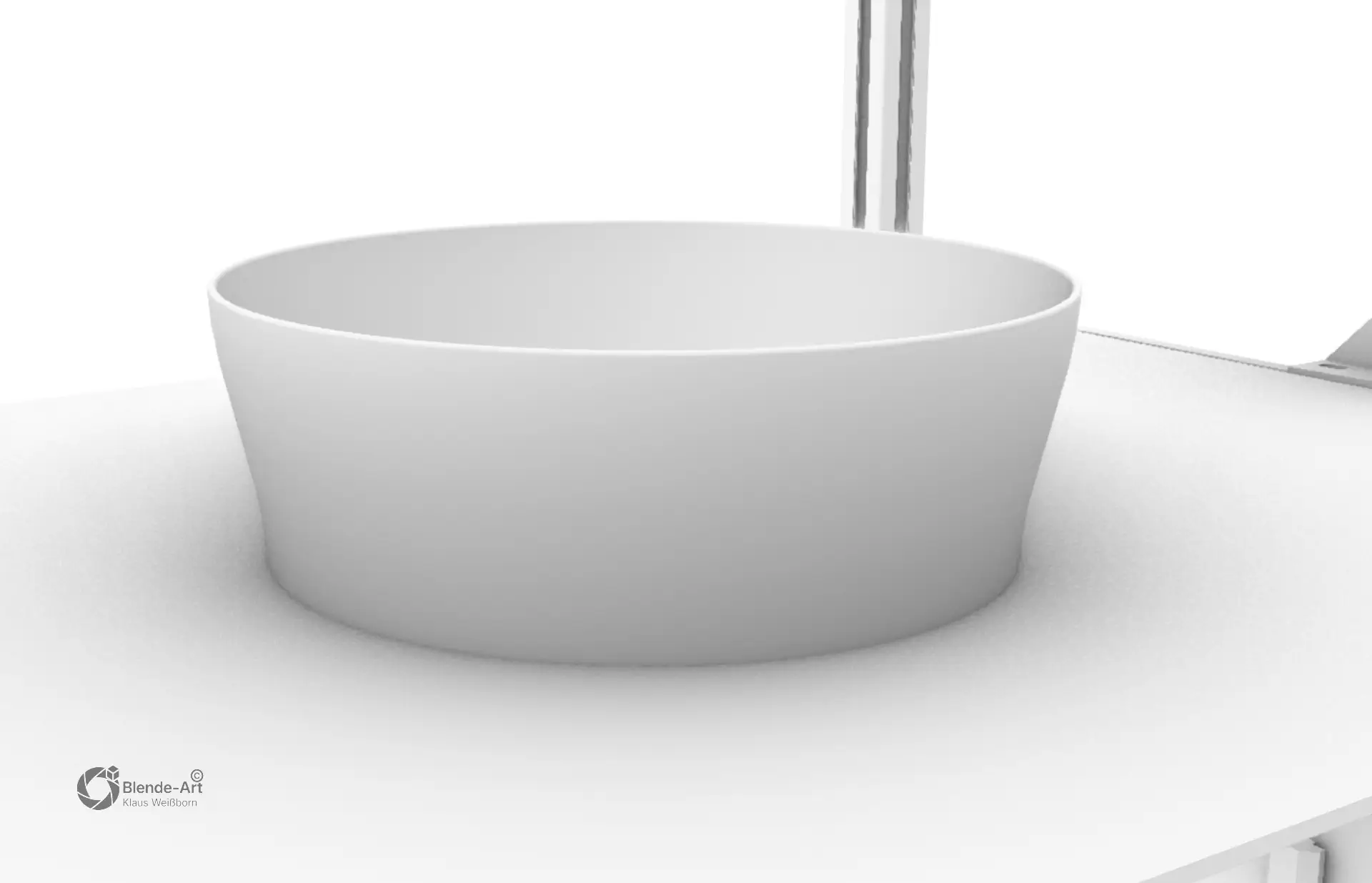

Die Wasserschale 3D Druck wurde speziell für meine Tropfenmaschine konstruiert und im 3D-Druck gefertigt. Ziel war es, eine stabile und optisch saubere Wasseroberfläche zu erzeugen, die ideale Bedingungen für die Tropfenfotografie schafft.
Mit einem Volumen von rund 2 Litern bietet die Wasserschale ausreichend Wasserreserve für längere Sessions, ohne ständig nachfüllen zu müssen. Gleichzeitig bleibt sie kompakt und stabil in der Konstruktion.

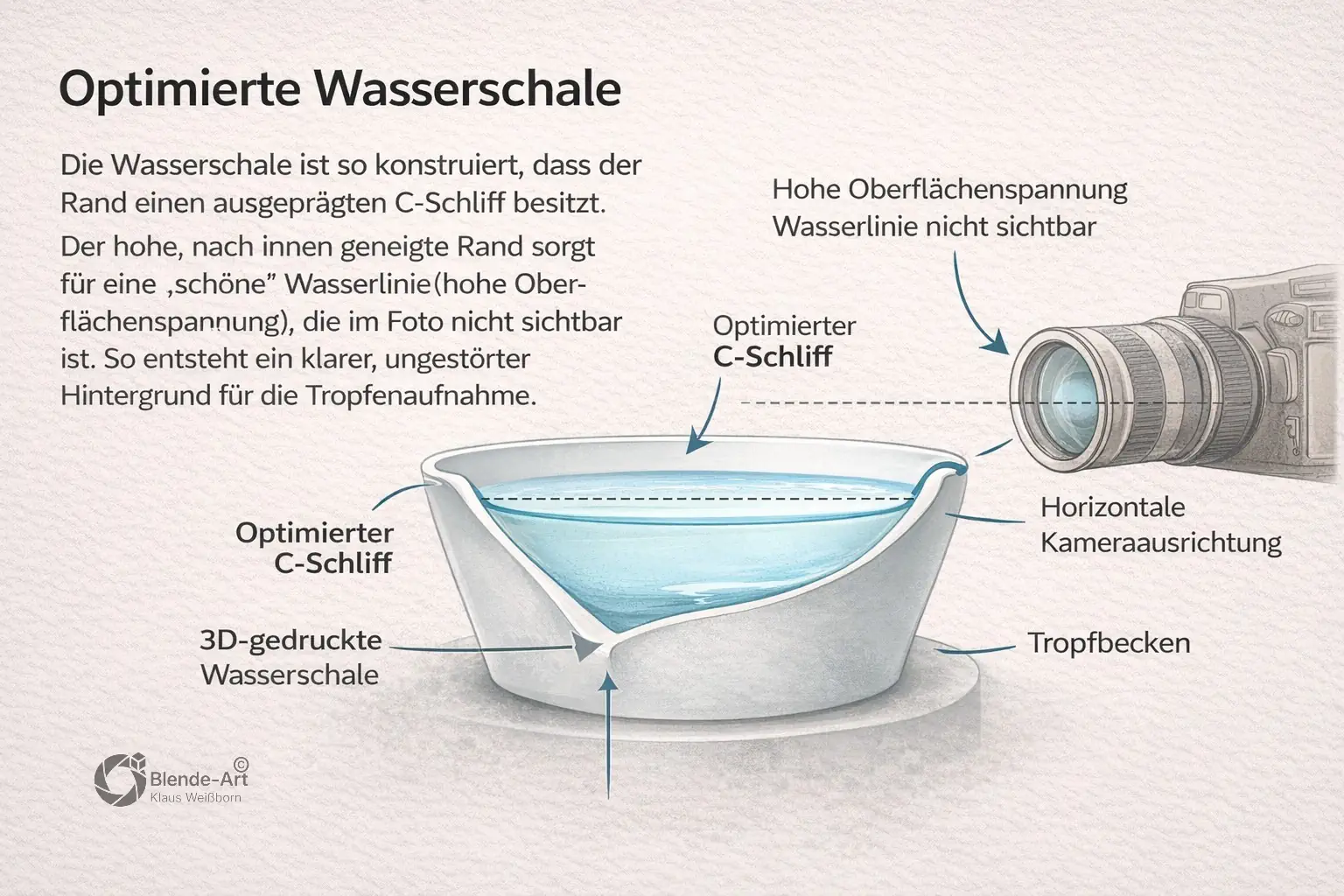

Optimierter C-Schliff für hohe Oberflächenspannung
Ein wesentliches Merkmal dieser Wasserschale ist der ausgeprägte C-Schliff am oberen Rand.
Durch diese spezielle Form entsteht eine definierte Kante, die eine stabile Wasseroberflächenspannung ermöglicht. Die Wasserlinie bleibt optisch ruhig und erzeugt keinen störenden Rand im Bild. Das Resultat sind saubere Tropfenbilder mit klarem Hintergrund.
Gerade bei Highspeed-Tropfenaufnahmen sind kleinste Unregelmäßigkeiten sichtbar – deshalb war dieser konstruktive Ansatz entscheidend für das Design der Wasserschale im 3D Druck.
Einsatzbereiche der Wasserschale
Obwohl die Wasserschale primär für meine Tropfenmaschine entwickelt wurde, kann sie selbstverständlich auch für andere Anwendungen genutzt werden:
- Tropfenfotografie
- Flüssigkeitstests und Versuchsaufbauten
- Sammel- oder Auffangbehälter
- DIY-Projekte im 3D Druck
- Präzise Wasserführung bei Experimenten
Das Volumen von ca. 2 Litern macht sie flexibel einsetzbar.

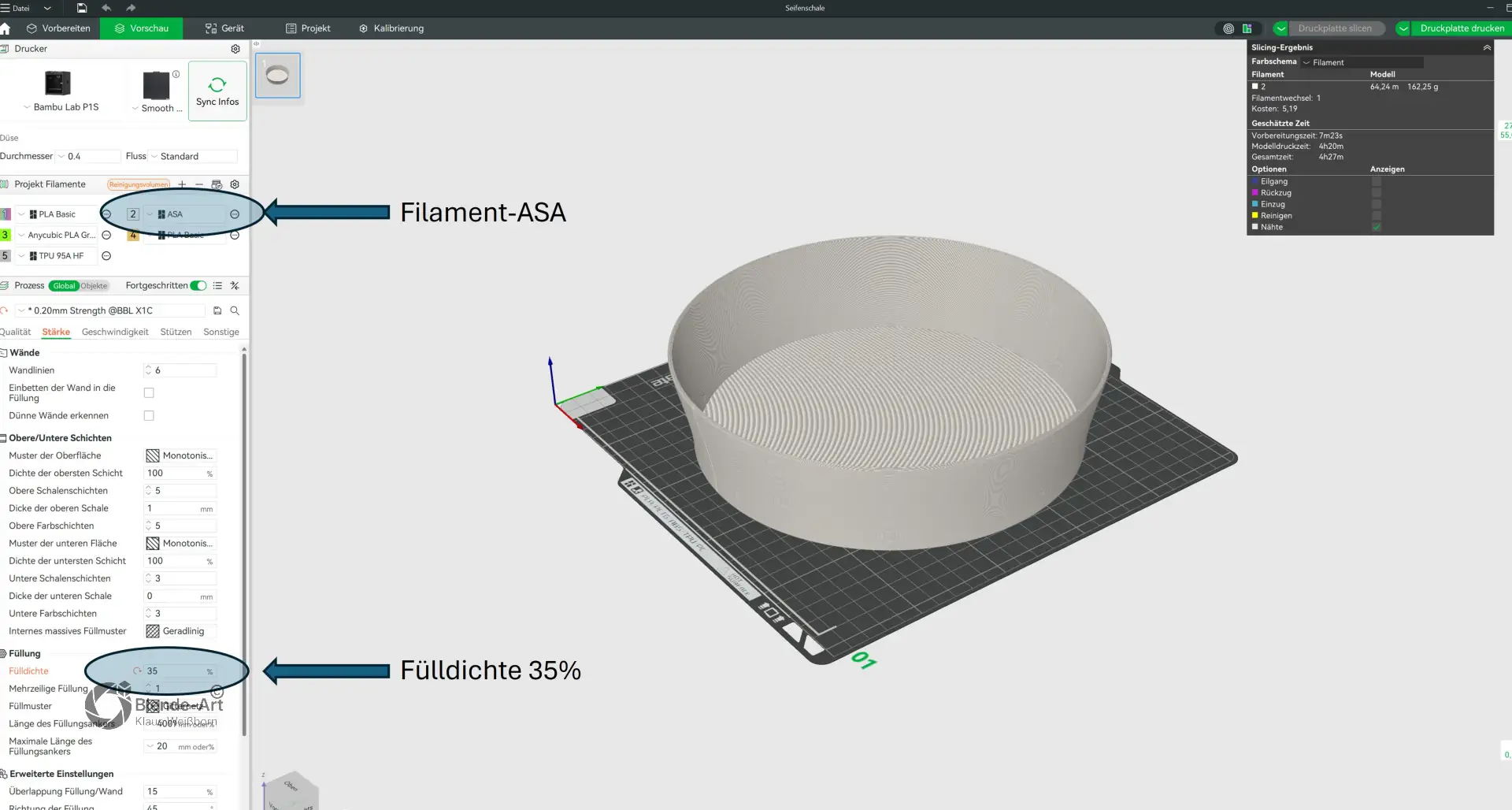

Druckempfehlung für die Wasserschale (3D Druck)
Für eine dauerhaft dichte und stabile Wasserschale empfehle ich folgende Einstellungen:
Material:
ASA oder ABS
Wandlinien:
Mindestens 6 Wandlinien (für Dichtigkeit empfohlen)
Außenwände:
Hohe Außenwandanzahl für maximale Stabilität
Schichthöhe:
0,2 mm empfohlen
Die Konstruktion ist so ausgelegt, dass bei ausreichender Wandstärke eine dauerhaft dichte Wasserschale entsteht.
Besonders mit ASA erhält man eine robuste und temperaturbeständige Ausführung.

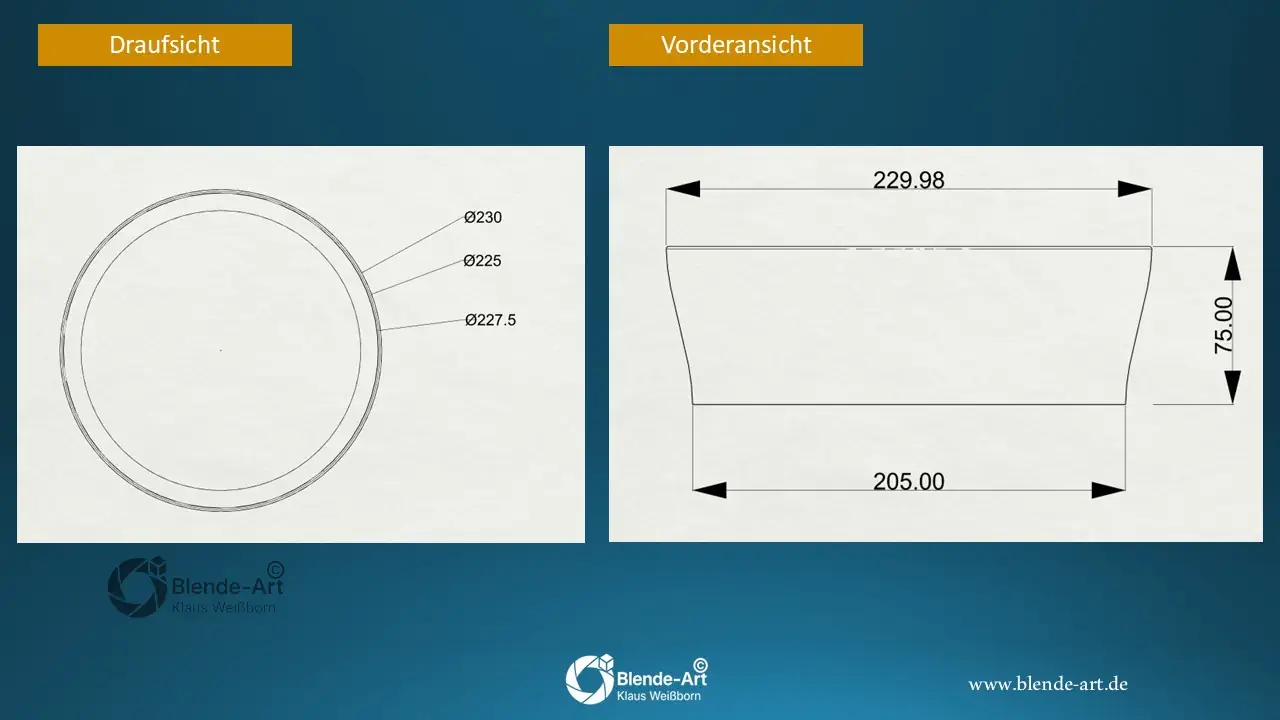

Technische Daten
- Volumen: ca. 2 Liter
- Optimierter C-Schliff
- Speziell für Tropfenmaschine entwickelt
- STL-Datei zum Download verfügbar
Download der Wasserschale (STL-Datei sowie PDF und JPG-Dateien
Alle im Artikel gezeigten Bilder, das 3D-Modell sowie die STL-Datei sind in einer kompakten ZIP-Datei zusammengestellt.
Das Paket enthält alle relevanten Daten für den privaten Gebrauch und eignet sich sowohl für den sofortigen Druck als auch für eigene Anpassungen.
