Flanschlagerhalterung 3D Druck 30 Nut 8
FLANSCHLAGERHALTERUNG 3D DRUCK
Die Flanschlagerhalterung 3D Druck 30 Nut 8 ist eine stabile und präzise konstruierte Aufnahme zur Montage eines Flanschlagers auf einem Aluminiumprofil 30 mit Nut 8.
Die Halterung wurde ursprünglich für meine Tropfenmaschine entwickelt, eignet sich jedoch ebenso für CNC-Maschinen, lineare Führungssysteme und mechanische DIY-Projekte.
Durch die massive Bauweise wird eine spielfreie und vibrationsarme Lagerung ermöglicht. Das Design erlaubt eine sichere Verschraubung direkt auf dem Profil.
Verwendet wurde ein Flanschlager 100 mm Druckguss (Art. KFL000), bezogen über Motedis.com. Die Halterung ist exakt auf dieses Lager abgestimmt.
Konstruktion & Besonderheiten

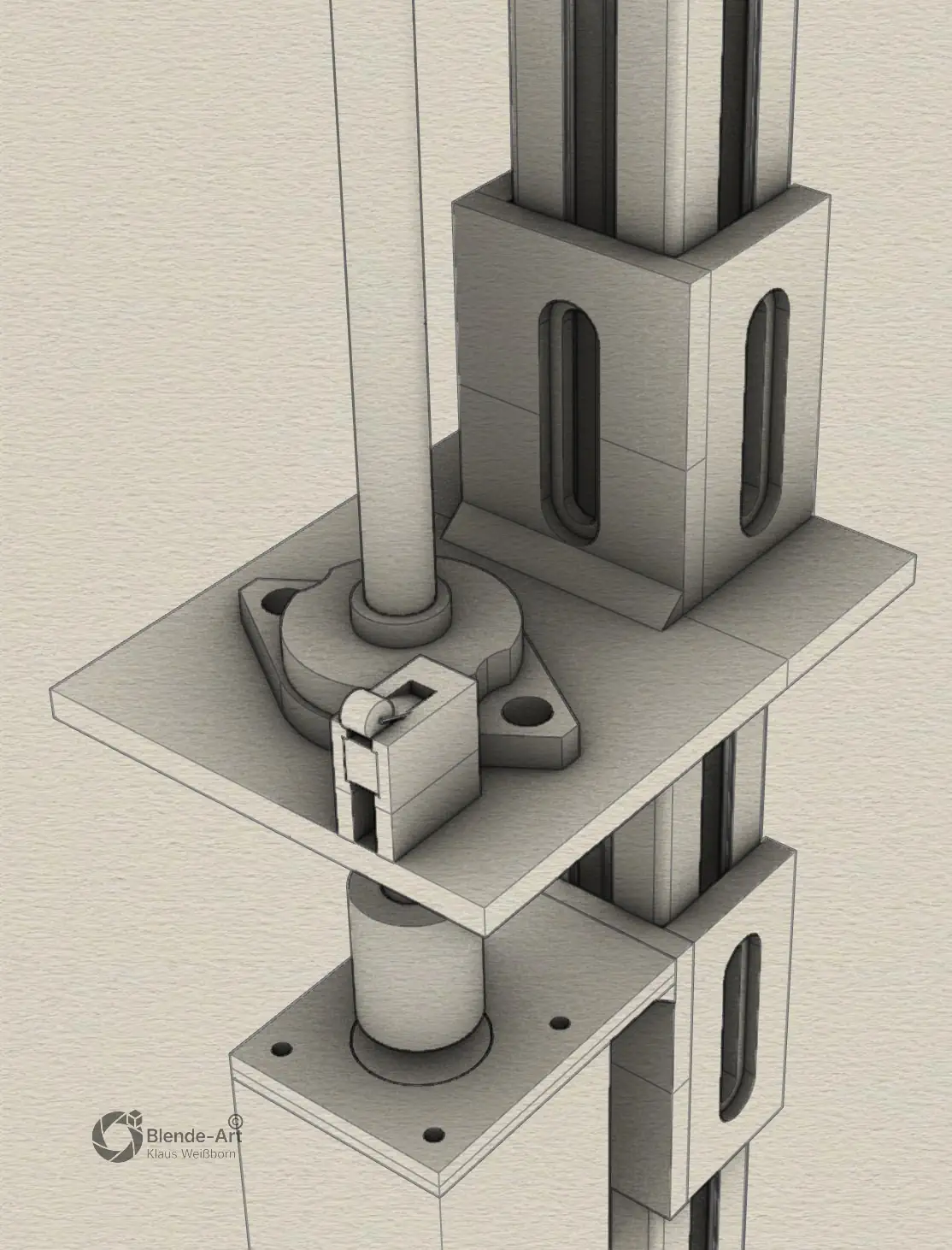

Die Flanschlagerhalterung für 30 Nut 8 Aluminiumprofile ist so konstruiert, dass das Lager formschlüssig sitzt und zuverlässig fixiert werden kann.
Es stehen zwei Varianten zur Verfügung:
- Variante mit integrierter Endschalteraufnahme nach oben
- Variante mit Endschalteraufnahme nach unten

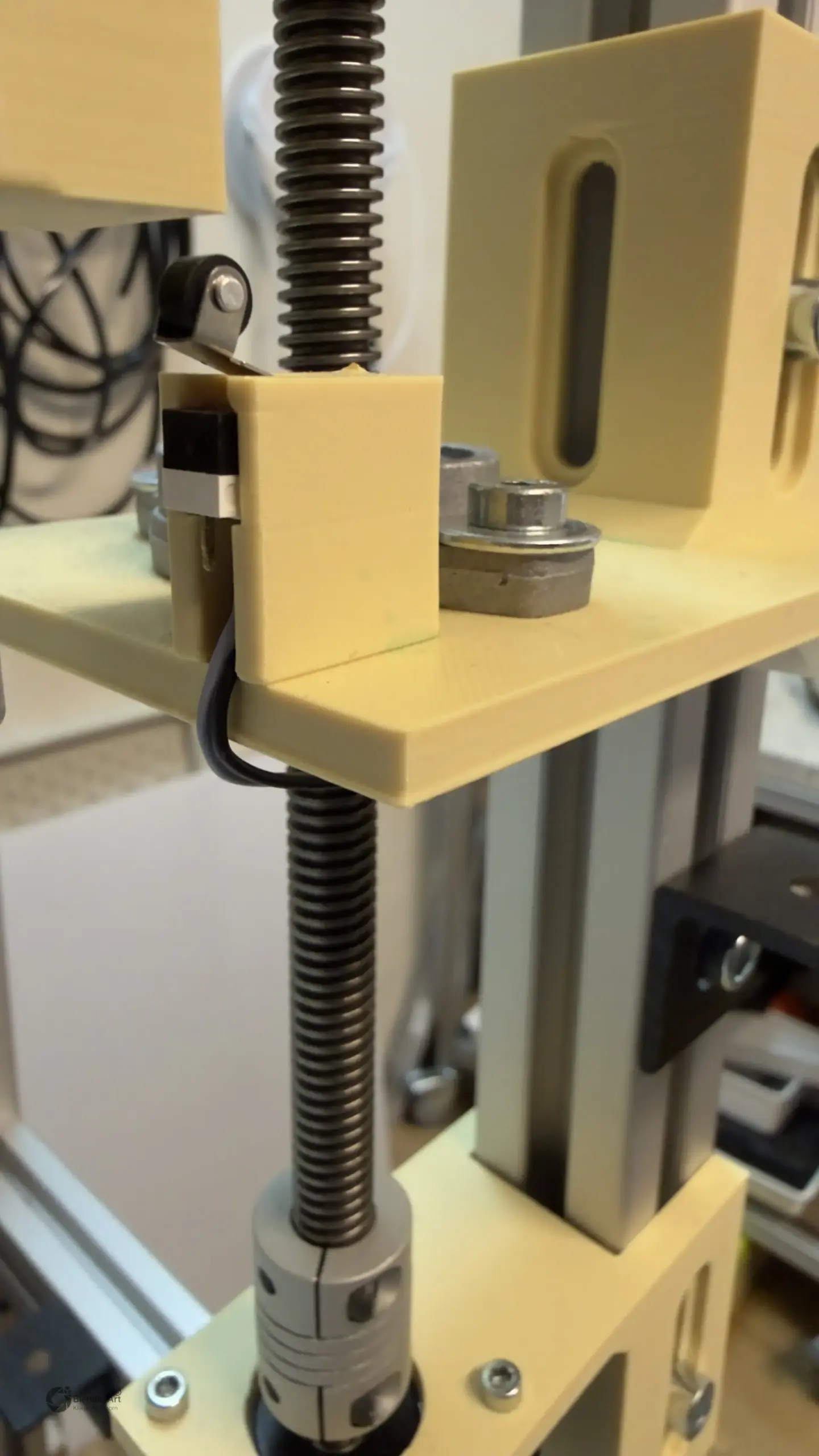

Die Aufnahme ist passend für einen Mikroschalter mit Rolle (1NO / 1NC).
Wer keinen Endschalter benötigt, kann die zusätzliche Konstruktion in der STL-Datei einfach entfernen oder anpassen.
Montage auf Aluminiumprofil 30 Nut 8

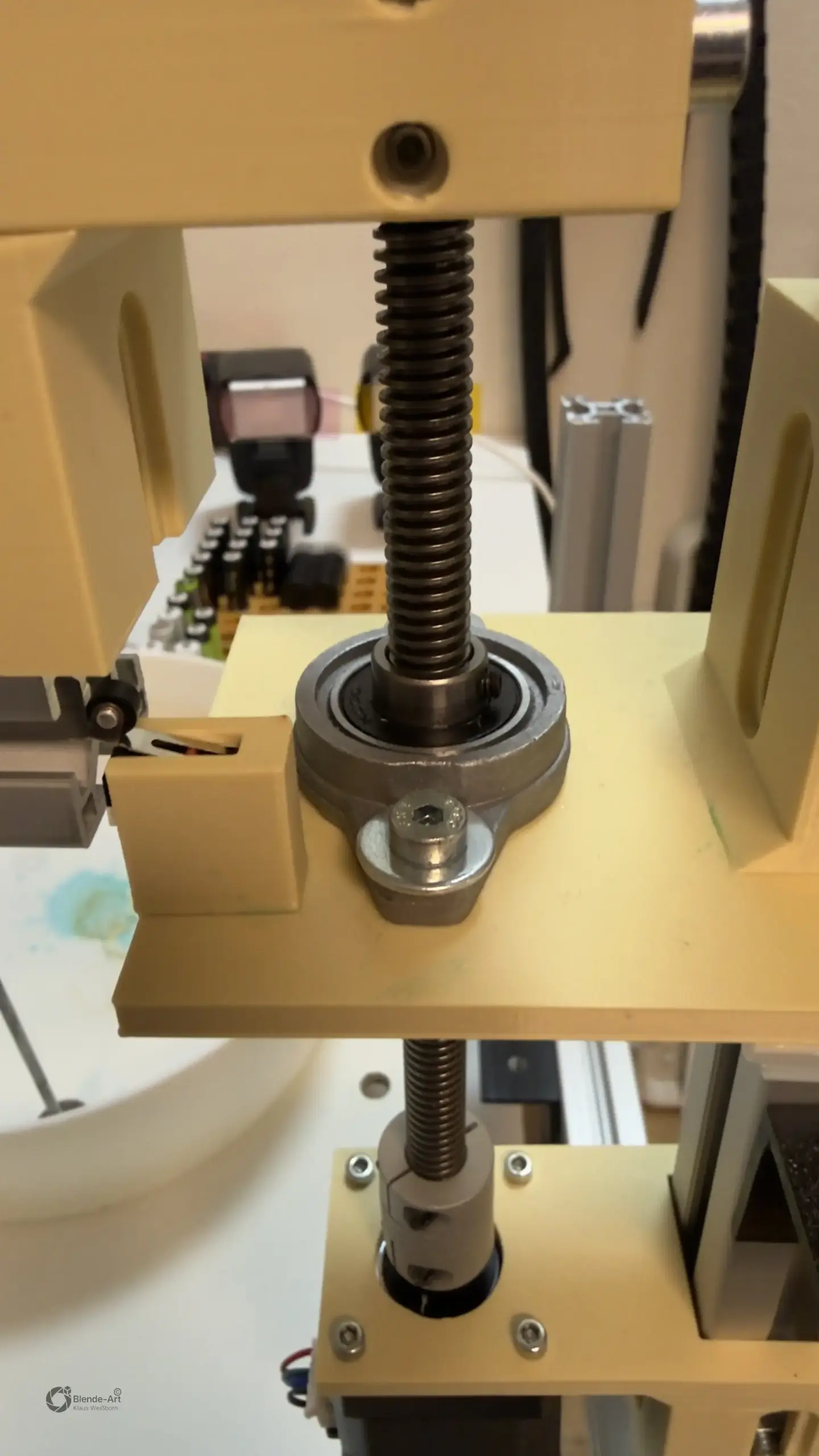

Die 3D-gedruckte Flanschlagerhalterung wird mit Schrauben und Nutensteinen am Aluminiumprofil 30 befestigt.
Dank der passgenauen Konstruktion lässt sich das Flanschlager KFL000 stabil und exakt ausrichten. Die Lösung eignet sich ideal für:
- Tropfenmaschinen
- CNC-Achsen
- Z-Achsen mit Spindelantrieb
- mechanische Führungssysteme
EMPFOHLENES MATERIAL / DRUCKEINSTELLUNGEN
Material: ASA (empfohlen), alternativ PETG oder ABS
Infill: ca. 50 %

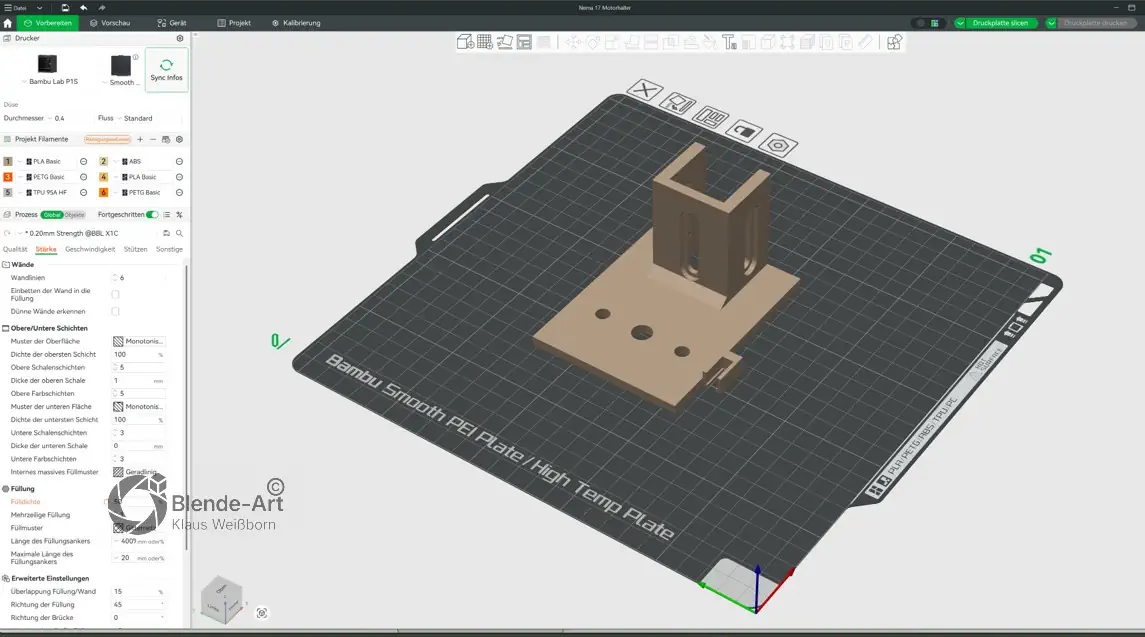

Drucker: Bambu Lab P1S (oder vergleichbar)
Stützstrukturen: Nicht erforderlich
Schichthöhe: 0,2 mm empfohlen
Gedruckt wurde die Halterung auf einem Bambu Lab P1S mit ASA und 50 % Füllung.
Die Konstruktion ist für mechanische Belastungen ausgelegt und gewährleistet eine stabile Lageraufnahme auf Aluminiumprofilen 30 Nut 8.
Inhalt der ZIP-Datei
• STL-Dateien der Flanschlagerhalterung (2 Varianten)
• CAD-Zeichnung mit Bemaßung
• Renderbilder zur Referenz
• Fotodokumentation der Montage
Download-Info
Alle im Artikel gezeigten Bilder, die technische Zeichnung sowie die STL-Dateien sind in einer kompakten ZIP-Datei zusammengefasst.
Das Paket enthält alle relevanten Dateien für den privaten Gebrauch und dient als Grundlage, um die Flanschhalterung selbst zu drucken oder anzupassen.
