Messbecher Tropfenfotografie
Messbecher Tropfenfotografie – Präzision im Detail
Messbecher Tropfenfotografie sind ein entscheidender Faktor für reproduzierbare Ergebnisse in der High-Speed-Tropfenfotografie. Wer perfekte „Crowns“ oder „TaPs“ (Tuning and Popping) fotografieren möchte, weiß: Die Konsistenz der Flüssigkeit entscheidet über Erfolg oder Misserfolg.
Um diesen Prozess zu optimieren, habe ich speziell angepasste Messbecher entwickelt, die exakt auf meine selbstgebaute Tropfenmaschine abgestimmt sind.
Durchdachte Konstruktion der Messbecher für die Tropfenfotografie

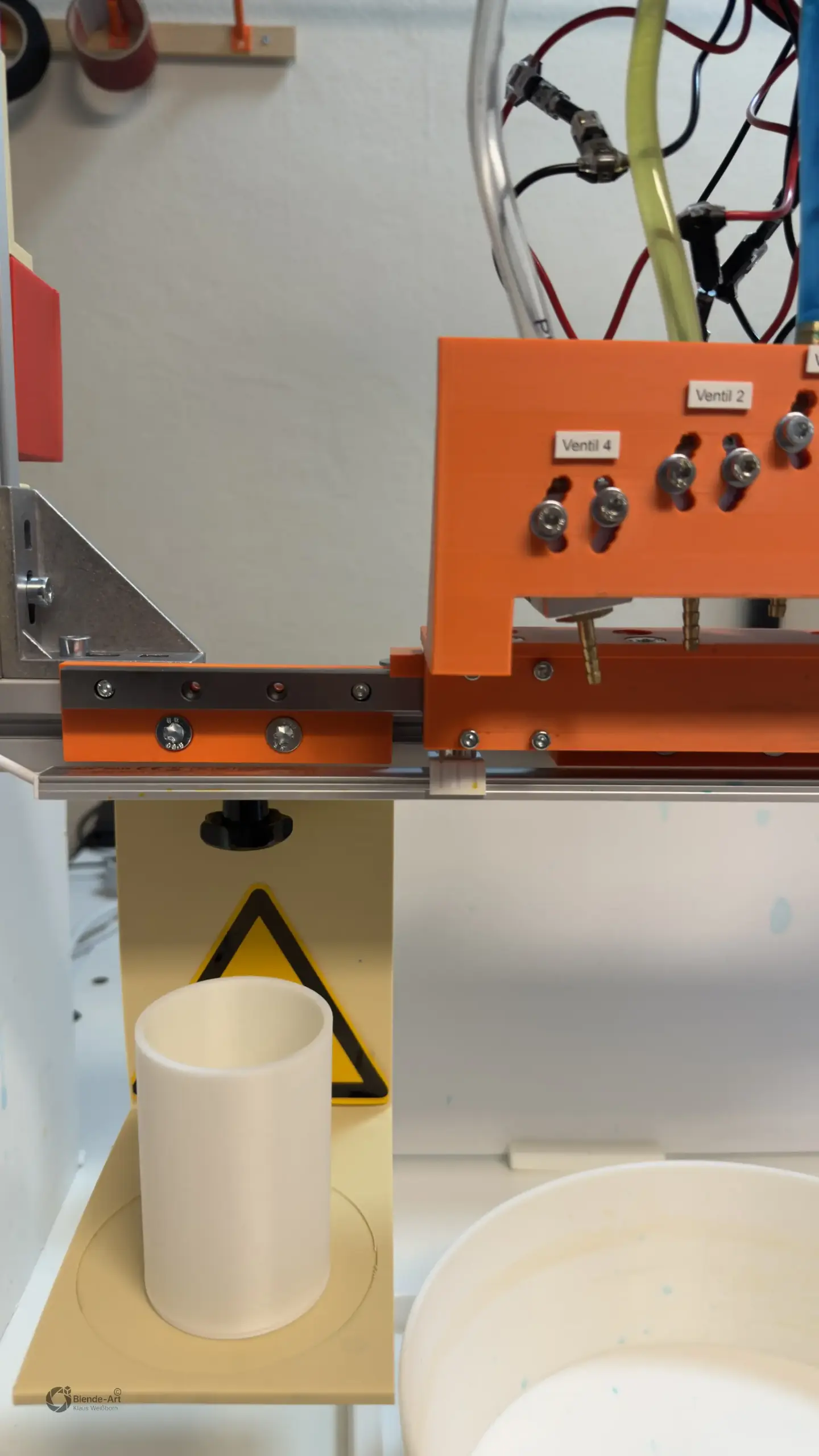

Die Messbecher Tropfenfotografie wurden so konstruiert, dass sie passgenau in die Halterung der Maschine eingesetzt werden können.

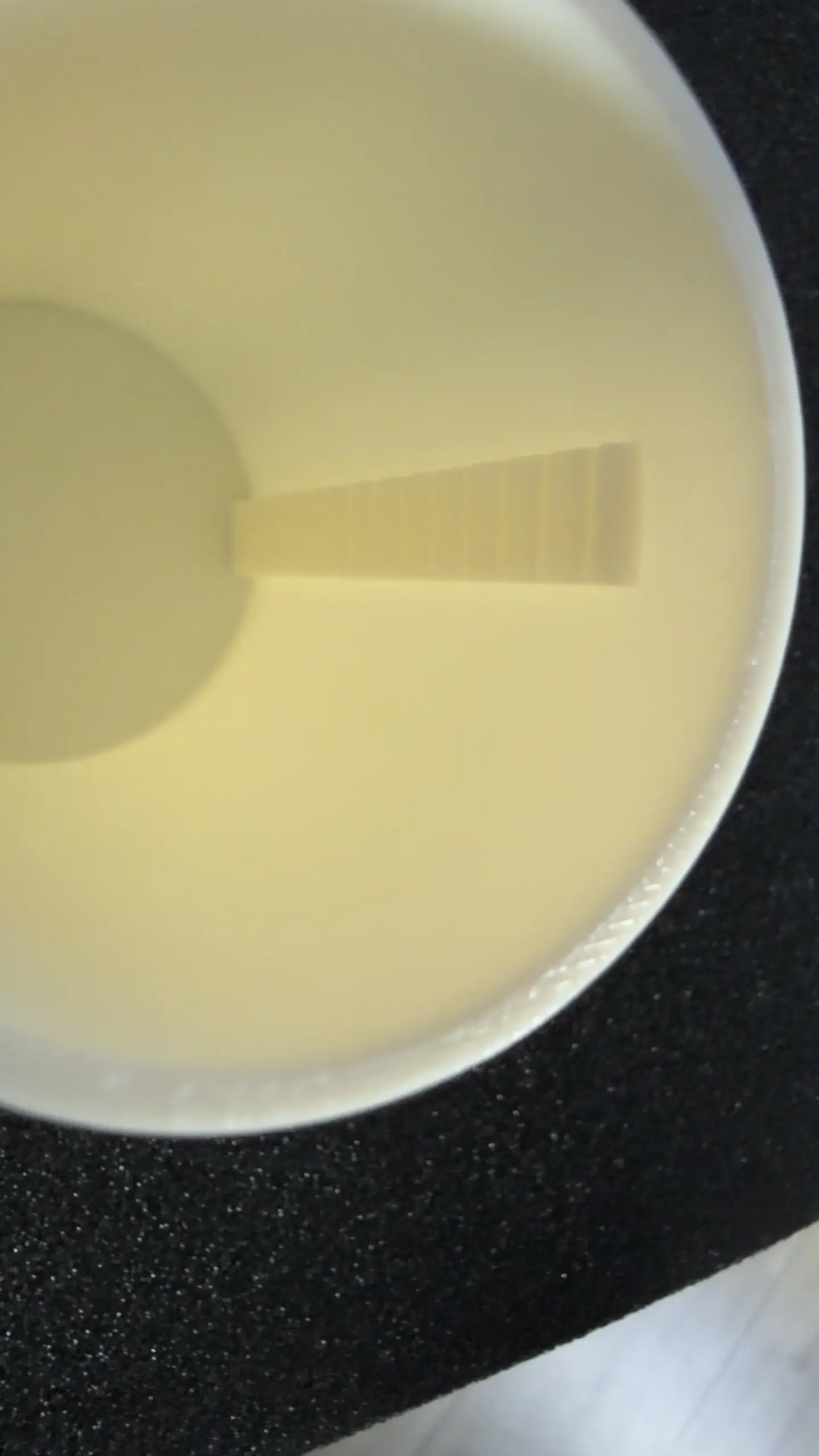

Ein besonderes Detail ist die integrierte Innenskalierung:
- Oberste Markierung = exakt 100 mlPerfekt
- abgestimmt auf meine 100-ml-Spritzen
- Direktes, verlustfreies Umfüllen möglich
Dieses Volumen ist bewusst gewählt, da es exakt mit den verwendeten Reservoir-Spritzen harmoniert. Dadurch wird der Workflow erheblich vereinfacht und Fehlerquellen werden minimiert.

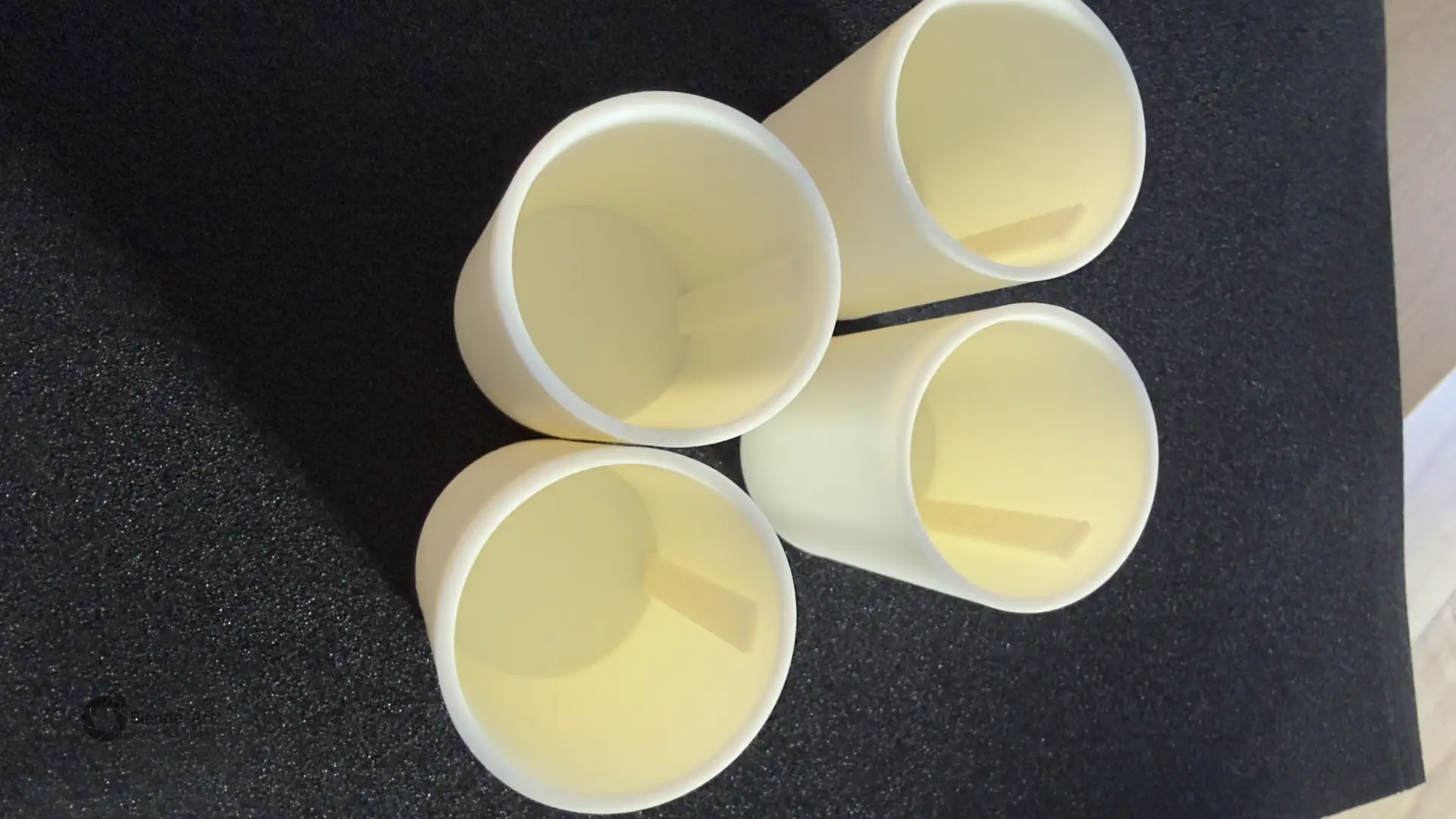

Fertigung der Messbecher Tropfenfotografie im 3D-Druck
Gedruckt wurden die Messbecher Tropfenfotografie auf einem Bambu Lab P1S mit ASA-Material.
Weitere Informationen zum Drucker findest du hier:
Bambu P1S
Da absolute Wasserdichtigkeit essenziell ist, wurden folgende Slicer-Einstellungen (Bambu Studio) gewählt:
- 6 Wandlinien für maximale Stabilität und Dichtigkeit
- ca. 35 % Infill für strukturelle Festigkeit
- Optimierte Layerhöhe für saubere Innenskalierung
ASA wurde bewusst gewählt, da es:
- Chemikalienbeständig
- Temperaturstabil
- Verformungsarm
ist – ideal für wiederholte Experimente mit unterschiedlichen Flüssigkeitsmischungen.
Organisation im Workflow: Beschriftungs-Board für die Messbecher Tropfenfotografie
Da ich mit verschiedenen Verdickungsmitteln arbeite – unter anderem:
- Nutilis
- Glycerin
- Guarkernmehl
- ThickenUp
ist eine klare Zuordnung zwingend notwendig.

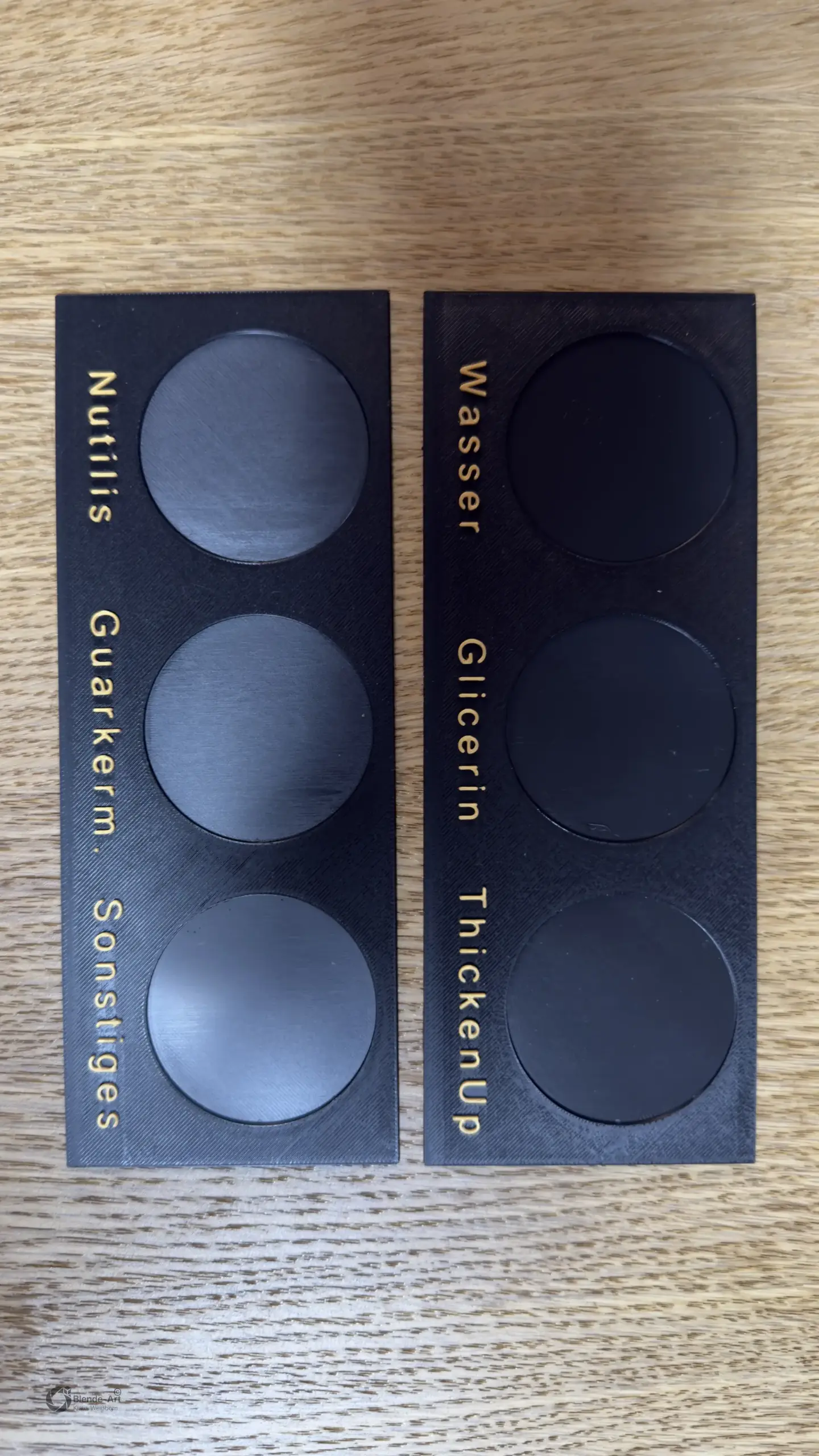

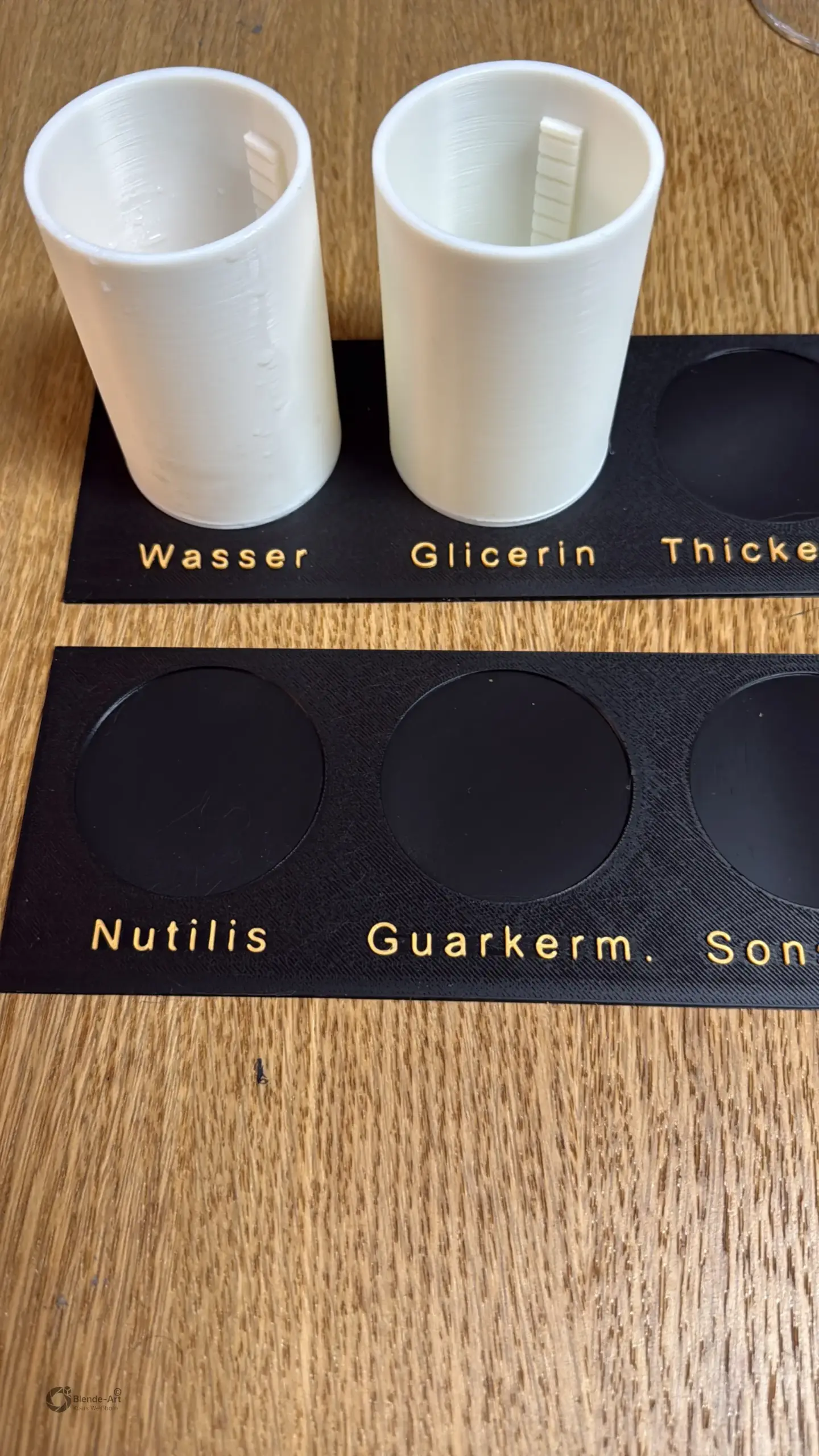

Passend zu den sechs Messbechern Tropfenfotografie entstand daher ein beschriftetes Organisations-Board.
Dieses Board sorgt für:
- Klare Zuordnung der Mischungen
- Saubere Dokumentation von Versuchsreihen
- Strukturierte Abläufe im Labor
Gerade bei wiederholbaren High-Speed-Serienaufnahmen ist Ordnung ein entscheidender Erfolgsfaktor.
Warum maßgeschneiderte Messbecher in der Tropfenfotografie so wichtig sind
In der Tropfenfotografie beeinflussen kleinste Änderungen der Viskosität:
- Kronenbildung
- Säulenhöhe
- Sekundärtropfen
- Timing der Kollision
Die Messbecher Tropfenfotografie ermöglichen exakte Mischungsverhältnisse und schaffen so reproduzierbare Bedingungen.
Mehr zur Technik hinter Tropfenfotografie findest du hier:
==>WIKI
Download-Paket für Nachbauer
Für alle, die ihre eigene Tropfenmaschine optimieren möchten, stelle ich ein Download-Paket bereit.
Enthalten sind:
- STL-Datei für den 3D-Druck

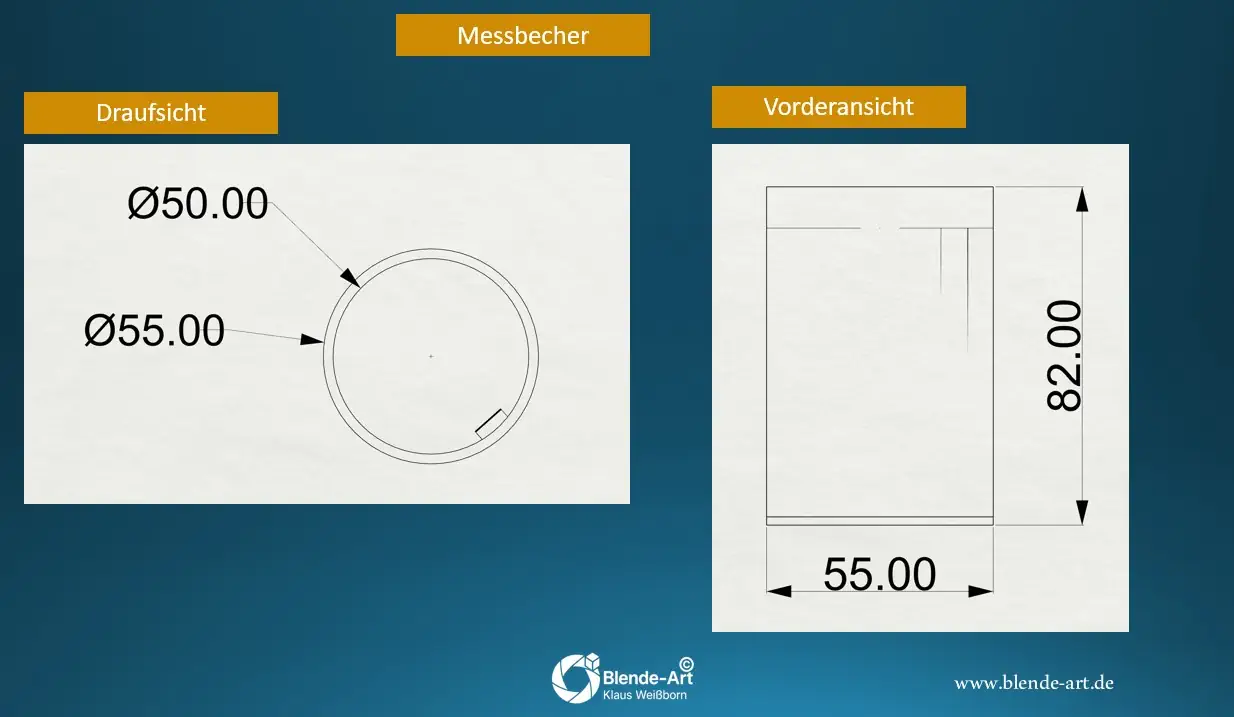

- Bebilderte Skizze als PDF
- Detailaufnahmen des fertigen Objekts
