LED Arbeitsplatzbeleuchtung mit 3D-Druck

Hier findest du alle STL-Dateien für meine DIY LED Arbeitsplatzbeleuchtung, die ich mit einer Kombination aus Aluminium-L-Winkeln und 3D-Druck-Teilen gebaut habe.
Die Dateien stehen dir kostenlos als ZIP-Download zur Verfügung und sind sofort einsatzbereit für den 3D-Druck.

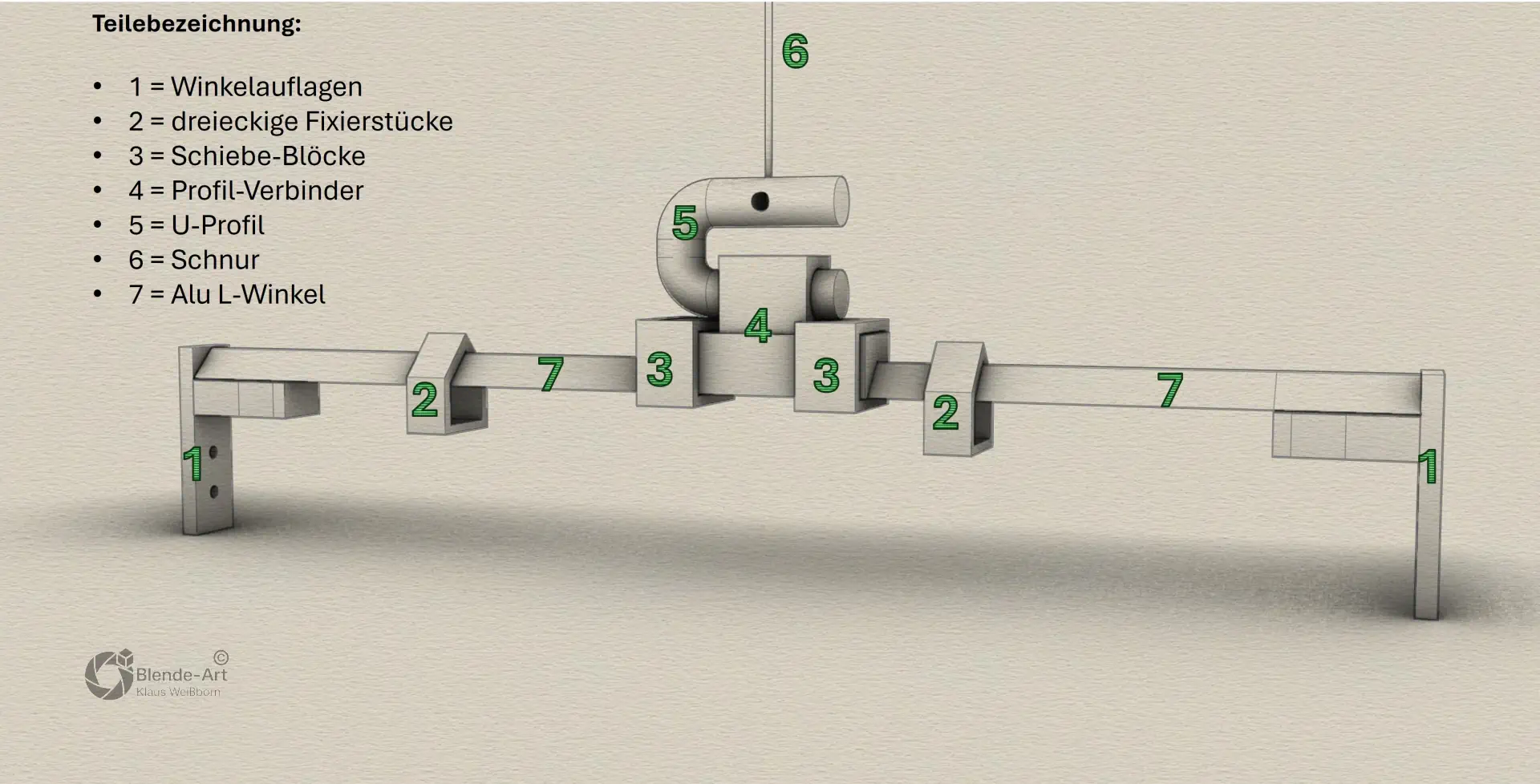

Enthaltene STL-Bauteile:

• Profil-Verbinder – verbindet die Aluminium-Profile stabil miteinander.

• Schiebe-Blöcke – halten den Profil-Verbinder sicher in Position.

• Winkelauflagen – dienen als stabile Basis für die Wandmontage.

• Dreieckige Fixierstücke – verhindern zuverlässig ein Verrutschen der Profile.

• Drehbares U-Profil – sorgt zusammen mit einer Schnur für die exakte Ausrichtung parallel zur Decke.

Alle STL-Dateien wurden mit PLA auf einem Bambu Lab P1S getestet und lassen sich auch mit anderen gängigen 3D-Druckern problemlos verarbeiten.

Inhalt der ZIP-Datei:

• STL-Dateien einzeln (5 Bauteile separat)

• STL-Komplettdatei (alle Bauteile gemeinsam ausgerichtet)

• Bilddateien zur Übersicht:

  • Bemaßung (*.jpg)

  • Ausrichtung der STL-Dateien (*.jpg)

  • Teilebezeichnung (*.jpg)

👉 Wenn du deine eigene LED Arbeitsplatzbeleuchtung mit 3D-Druck-Teilen nachbauen möchtest, hast du mit diesem Paket die perfekte Grundlage. Einfach herunterladen, ausdrucken und sofort loslegen.
