Trapetzgewindemutter-Halterung
Trapetzgewindemutter-Halterung TR10x2

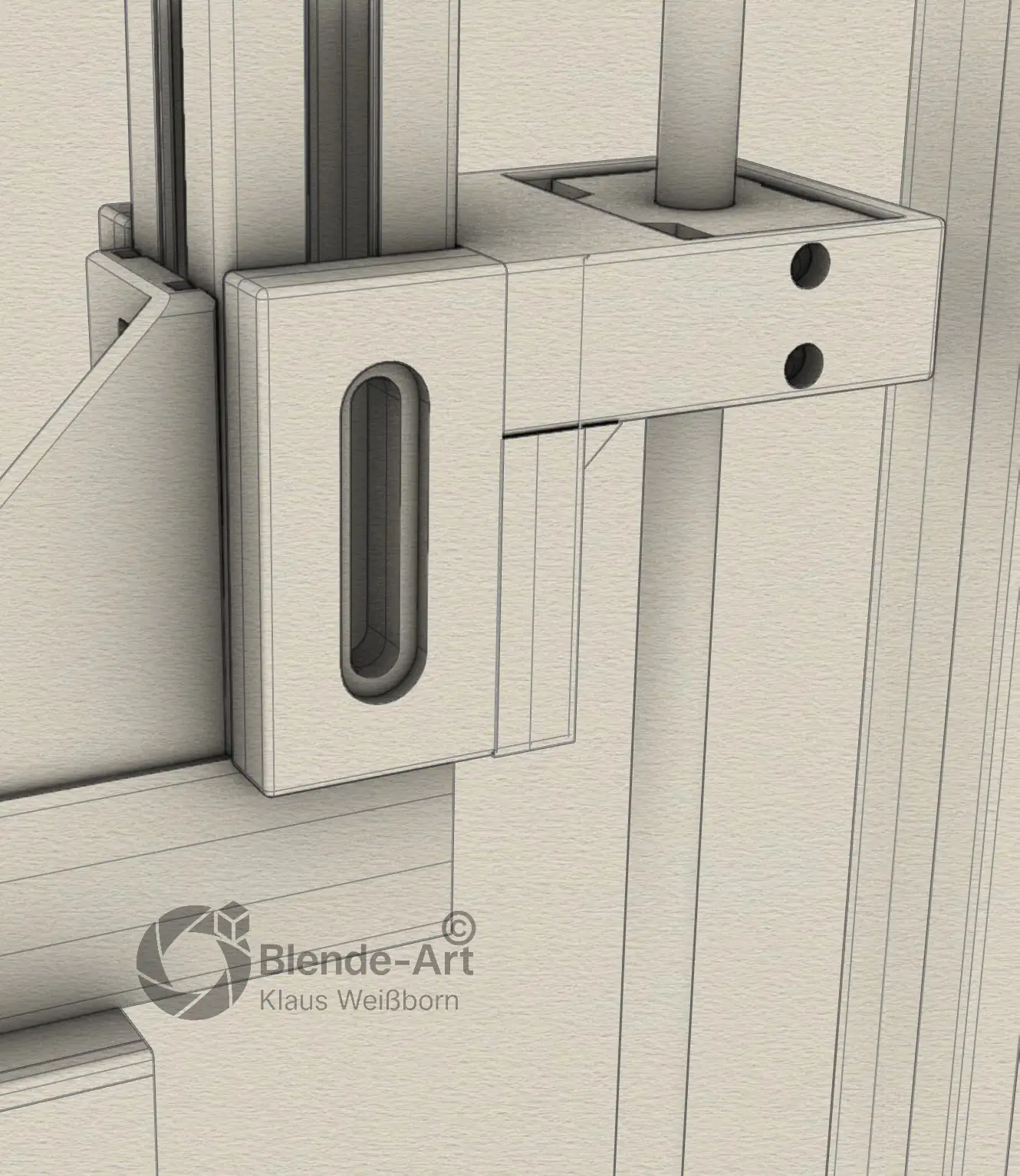

Die TR10x2 Halterung aus dem 3D-Druck (Trapetzgewindemutter-Halterung) ist eine robuste und passgenaue Aufnahme für eine Trapezgewindemutter TR10×2 und ermöglicht eine stabile sowie spielfreie Führung einer Gewindespindel in mechanischen Projekten.

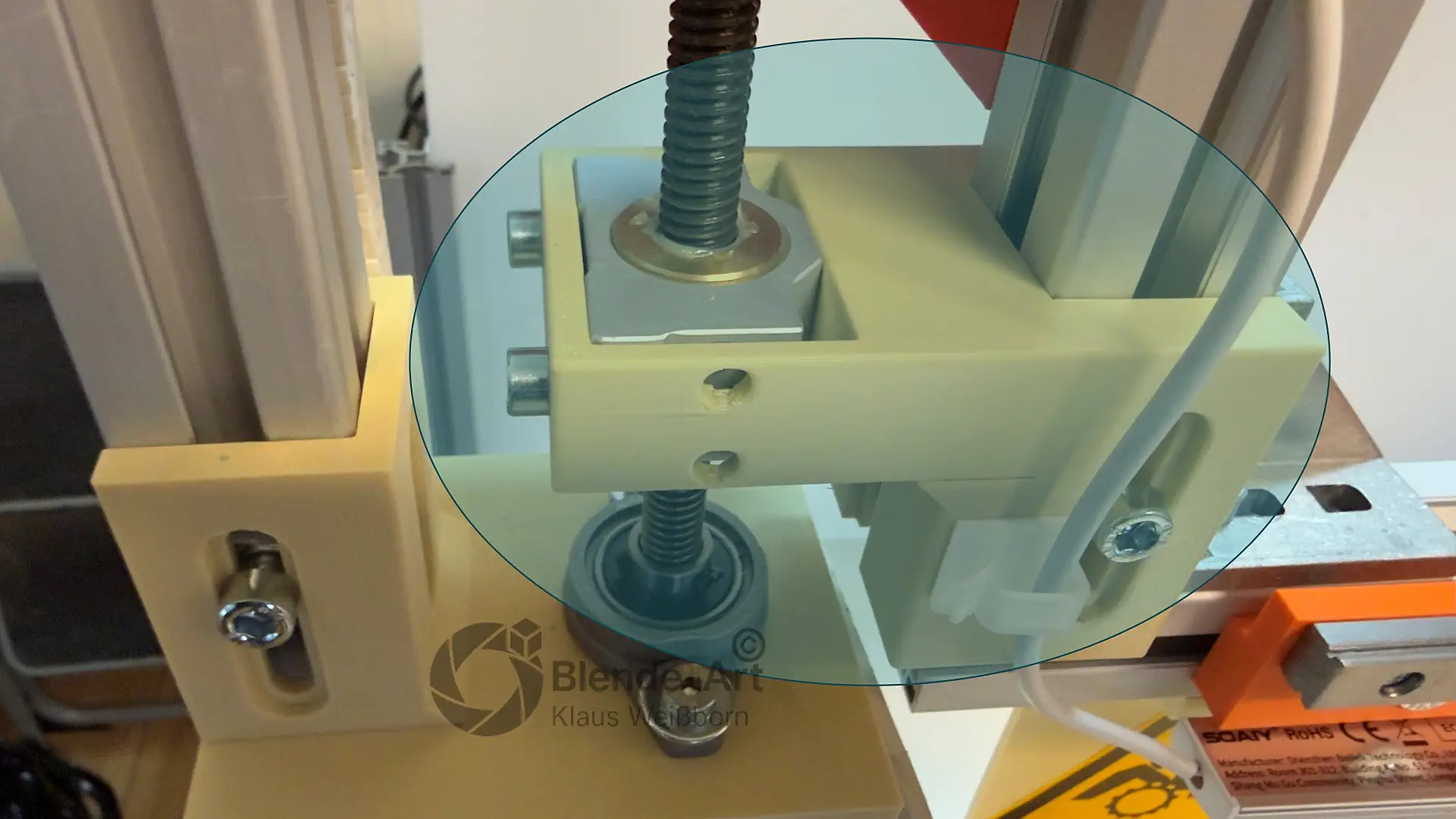

Die Trapetzgewindemutter-Halterung wurde ursprünglich für meine Tropfenmaschine entwickelt und sorgt für eine zuverlässige Kraftübertragung sowie eine präzise Höhenverstellung der Z-Achse.
Sie erlaubt die einfache Montage an Aluminiumprofilen 30 / Nut 8 und lässt sich direkt ohne Nachbearbeitung montieren.
Die verwendete Trapezgewindemutter TR10×2 (Rotguss mit Aluminiumgehäuse) habe ich ebenfalls bei
https://www.motedis.com/de bezogen.
Das Design ist kompakt, belastbar und so ausgelegt, dass die Trapezgewindemutter sicher und verdrehfest im Halter sitzt. Dadurch eignet sich die Konstruktion ideal für CNC-Aufbauten, Automatisierungsprojekte, 3D-Druck-Erweiterungen oder andere DIY-Mechaniken.
Die STL-Datei steht kostenlos für den privaten Gebrauch zum Download bereit und richtet sich an Maker, Konstrukteure und 3D-Druck-Enthusiasten, die eine stabile Spindelaufnahme benötigen.
Empfohlene Druckeinstellungen
- Material: PETG, ABS oder ASA
- Schichthöhe: 0,2 mm empfohlen
- Infill: ca. 40–50 %
- Support: nicht erforderlich
- Für maximale Stabilität wird im Bereich der Mutteraufnahme ein höheres Infill empfohlen.

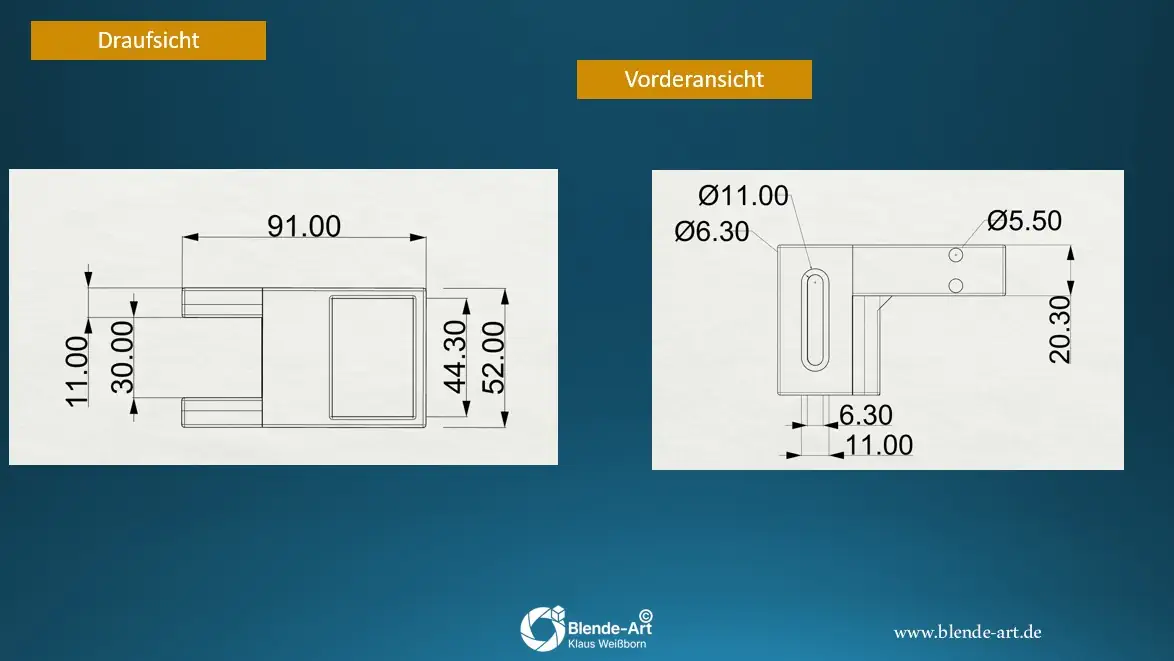

Technische Hinweise
Gewindetyp: TR10×2

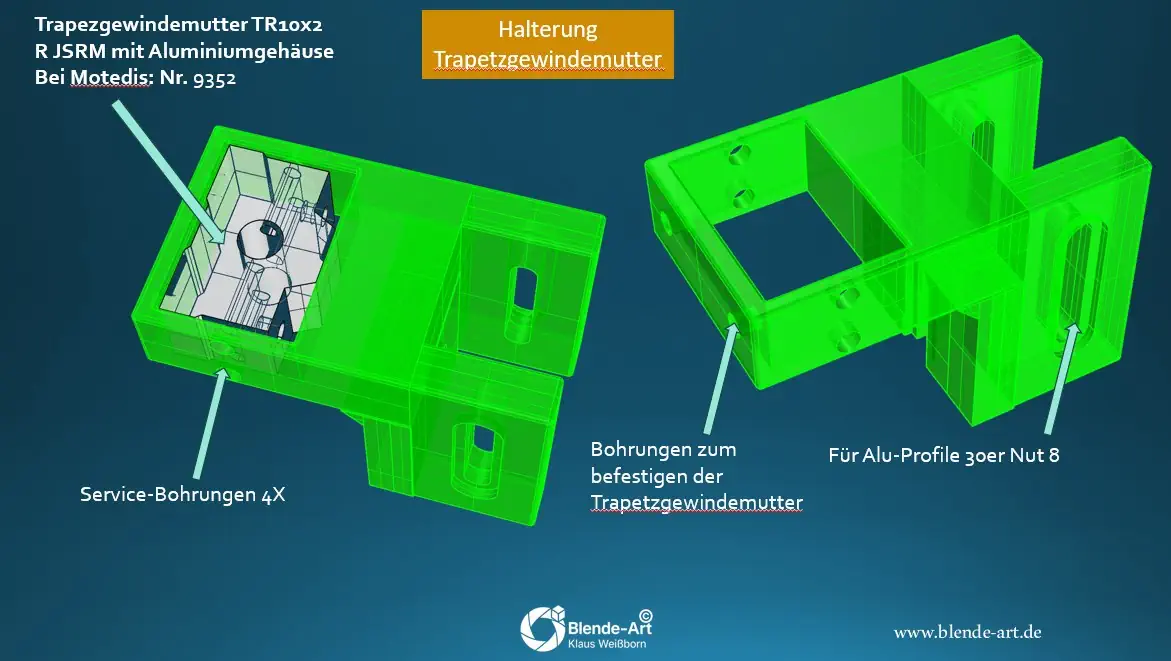

Passend für Trapezgewindemutter Motedis (Rotguss / Aluminiumgehäuse)
Montage an Aluminiumprofil 30 – Nut 8
Befestigung über seitliche Schrauben
Download
Alle im Artikel gezeigten Bilder, das 3D-Modell sowie die STL-Datei sind in einer kompakten ZIP-Datei zusammengestellt.
Das Paket enthält alle relevanten Daten für den privaten Gebrauch und eignet sich sowohl für den sofortigen Druck als auch für eigene Anpassungen.
